C'est probablement l'instrument le plus regardé du bord après le compas, et pourtant l'un des plus mal réglés. Le sondeur affiche un chiffre, ce chiffre rassure, et la plupart des équipages ne se demandent jamais de quoi ce chiffre est la mesure exacte. Or entre « 2,5 mètres sous la sonde » et « 2,5 mètres sous la quille », il y a l'épaisseur d'une facture de chantier naval.
Ce guide reprend tout depuis le début : comment un sondeur fabrique sa mesure, comment régler l'offset une bonne fois pour toutes, comment interpréter la nature du fond à partir de l'écho, et surtout dans quels cas la valeur affichée ne doit pas être crue.
Comment fonctionne un sondeur
Le principe tient en une phrase : un transducteur, collé sous la coque, émet une impulsion sonore vers le bas puis mesure le temps que met l'écho à revenir. Le son se propageant dans l'eau de mer à environ 1 500 mètres par seconde, un aller-retour de 10 millisecondes correspond à une distance de 7,5 mètres. L'appareil divise par deux et affiche 7,5 m.
Deux paramètres du transducteur conditionnent tout le reste :
- La fréquence. Les sondeurs de plaisance travaillent le plus souvent à 200 kHz, parfois à 50 kHz. La haute fréquence donne un faisceau étroit et une image précise mais porte moins loin ; la basse fréquence ouvre un cône large et descend très profond, au prix de la finesse.
- L'angle du cône. Le faisceau n'est pas un rayon laser mais un cône de 10 à 20°. À 30 mètres de fond, ce cône « éclaire » un disque de plusieurs mètres de diamètre. Le sondeur affiche alors le point le plus proche rencontré dans ce cône — donc pas nécessairement la profondeur à l'exacte verticale de votre quille.
Cette dernière subtilité a une conséquence pratique importante : sur un fond très accidenté, le sondeur est optimiste sur le danger, c'est-à-dire qu'il vous signale la roche avant que vous ne soyez dessus. C'est plutôt une bonne nouvelle, mais cela explique aussi les variations brutales de lecture le long d'un tombant.
Le réglage de l'offset : la question centrale
Un sondeur mesure toujours la distance entre la sonde et le fond. Le reste est une affaire de convention, réglée par un paramètre appelé offset (ou « décalage de quille » selon les marques).

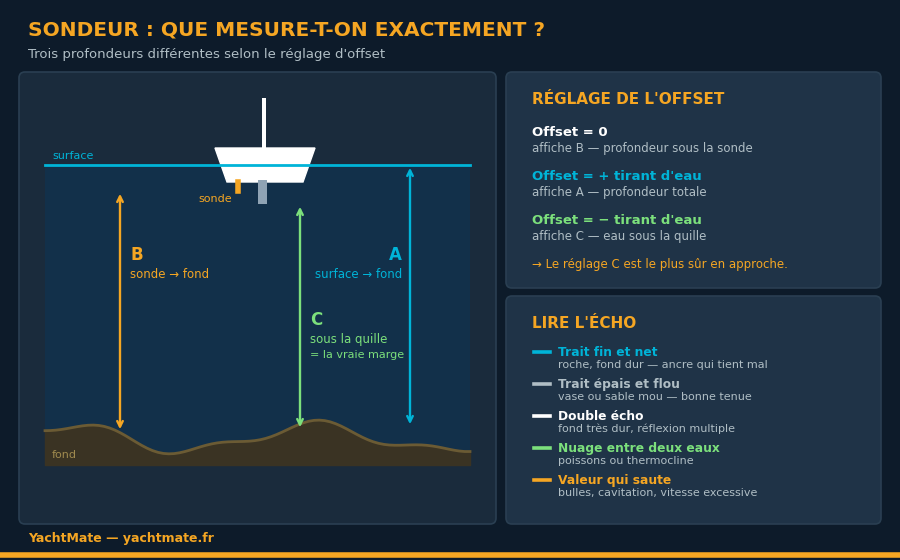

Les trois conventions possibles
- Offset nul. L'appareil affiche la distance brute entre la sonde et le fond. C'est le réglage d'usine, et le plus trompeur : la sonde est souvent placée 40 à 60 cm sous la flottaison, mais la quille descend bien plus bas.
- Offset positif, égal au tirant d'eau de la sonde. L'affichage correspond alors à la profondeur totale, de la surface au fond. C'est la valeur comparable aux sondes portées sur la carte marine — pratique pour se recaler ou vérifier une position.
- Offset négatif, égal à la distance sonde-quille. L'appareil affiche l'eau réellement disponible sous le point le plus bas du bateau. C'est le réglage le plus sûr en approche et en mouillage : quand il indique 0,5 m, il vous reste 50 cm et rien d'autre.
Quel que soit le réglage choisi, écrivez-le au marqueur indélébile à côté de l'afficheur : « sous quille » ou « surface ». Sur un bateau partagé, en location ou avec des équipiers tournants, c'est la précaution qui évite le plus d'échouages. Un chiffre sans convention n'est pas une information.
Mesurer correctement son offset
Le plus fiable reste la prise de mesure au sortir de l'eau, bateau sur ber : mètre ruban entre le bas de la quille et l'axe de la sonde. À flot, on peut approximer en descendant un plomb de sonde le long de la coque, ou en comparant la lecture du sondeur à un sondage manuel dans une eau calme et un fond plat. Notez le résultat dans le carnet de bord : c'est une donnée du bateau, au même titre que le tirant d'air.
Lire l'écho, pas seulement le chiffre
Les sondeurs graphiques affichent une bande défilante qui contient plus d'informations que le simple nombre. Apprendre à la lire transforme l'instrument en véritable outil de reconnaissance du fond.
- Un trait fin, net et sombre signale un fond dur : roche, dalle, gravier compacté. L'ancre y accroche mal et risque de riper ou de se coincer.
- Un trait épais et diffus trahit un fond mou : vase, sable fin, sédiments. L'écho pénètre la couche superficielle avant d'être renvoyé. C'est généralement une bonne nouvelle pour la tenue de l'ancre.
- Un double écho, c'est-à-dire une seconde ligne à profondeur double, indique un fond très réfléchissant, souvent rocheux, où le signal fait deux allers-retours entre le fond et la surface.
- Un nuage entre deux eaux correspond à des bancs de poissons, du plancton, ou une thermocline — une variation brutale de température qui réfléchit une partie du signal.
- Des herbiers apparaissent comme une frange floue et irrégulière juste au-dessus du fond dur. En Méditerranée, cette signature correspond souvent à la posidonie, où le mouillage est interdit.
Quand ne pas croire son sondeur
Le sondeur est un instrument robuste, mais plusieurs situations produisent des lectures fausses — parfois dangereusement rassurantes.
La perte de fond à la vitesse
Au moteur ou au portant rapide, les bulles générées par l'étrave et l'hélice passent sous la coque et brouillent le faisceau. Le sondeur affiche alors des valeurs qui sautent, ou décroche complètement. Si la lecture devient erratique en approche, ralentissez : vous améliorez la mesure et vous vous donnez de la marge simultanément.
Le fond « fantôme »
Dans une eau très chargée, ou au passage d'une thermocline marquée, le sondeur peut verrouiller sur une couche intermédiaire et afficher une profondeur bien inférieure à la réalité. À l'inverse, sur vase très molle, le signal peut traverser plusieurs dizaines de centimètres de sédiment et surestimer la hauteur d'eau utile.
Le décalage de marée
Le sondeur mesure l'instant présent, pas la situation dans deux heures. Sur la façade Manche-Atlantique, une lecture confortable de 3 mètres à pleine mer peut devenir un échouage garanti à basse mer. Toute décision de mouillage se prend en croisant la mesure du sondeur avec la hauteur d'eau prévue au moment le plus bas de votre séjour.
Réglez systématiquement l'alarme de faible profondeur sur une valeur qui vous laisse le temps de réagir, pas sur votre marge minimale. Sur un bateau de 1,80 m de tirant d'eau qui fait 6 nœuds, une alarme à 2,50 m ne laisse que quelques secondes. Une alarme à 5 mètres en approche côtière est bien plus utile — et une seconde alarme, réglée en profondeur maximale, vous prévient si vous dérivez hors du plateau de mouillage pendant la nuit.
Utiliser le sondeur comme instrument de navigation
Bien au-delà de la sécurité immédiate, la sonde est un outil de position à part entière — la plus ancienne aide à la navigation après le compas.
Le sondage de contrôle
En suivant une isobathe (ligne de profondeur égale) portée sur la carte, on obtient une ligne de position. Croisée avec un relèvement, elle donne un point tout à fait exploitable. Par brume, longer le fond des 20 mètres est une façon classique et sûre de longer une côte sans la voir.
La reconnaissance d'atterrissage
La séquence des profondeurs relevées à intervalles réguliers pendant une approche constitue une signature. Comparée au profil de la carte, elle confirme — ou infirme — que vous êtes bien dans le chenal que vous croyez suivre. C'est un contrôle indépendant du GPS, particulièrement précieux le jour où l'électronique donne un résultat douteux.
Le contrôle du mouillage
Au mouillage, la profondeur mesurée sert à calculer la longueur de chaîne à filer : on retient classiquement trois à cinq fois la hauteur d'eau totale, marée haute comprise, mesurée depuis le davier et non depuis la sonde. Pensez donc à ajouter le franc-bord avant de calculer.
Entretien : cinq minutes par saison
Un transducteur est un capteur passif, mais il vit sous l'eau. Quelques gestes suffisent à préserver sa fiabilité :
- Nettoyez la face active à chaque carénage. Une simple couche de salissures biologiques ou d'antifouling épais atténue fortement le signal. Utilisez uniquement un antifouling compatible transducteur, en couche fine.
- Vérifiez le passe-coque et son joint. C'est un percement sous la flottaison : il mérite le même contrôle annuel que les autres.
- Contrôlez le câble et le connecteur. L'oxydation d'un connecteur en fond de cale est la cause la plus fréquente de perte de signal intermittente.
- Sur sonde traversante orientable, vérifiez qu'elle est toujours verticale : un transducteur incliné mesure une oblique et sous-estime la profondeur réelle.
En résumé
Le sondeur ne devient un instrument de sécurité qu'à partir du moment où vous savez exactement ce qu'il mesure. Un offset réglé et documenté, une alarme calibrée pour laisser le temps de réagir, une lecture croisée avec la marée et la carte : trois habitudes qui coûtent une heure à mettre en place et évitent la plupart des talonnages.
Le chiffre affiché n'est jamais une profondeur : c'est une distance entre un capteur et un écho. Tout le métier consiste à savoir ce qu'il y a entre les deux.
Pour aller plus loin, nos guides sur les marées et les courants, le mouillage et la lecture des cartes marines complètent utilement cette approche.
