La carte marine est l'outil fondamental de tout navigateur. Qu'elle soit imprimée sur papier ou affichée sur un écran, elle contient une mine d'informations indispensables : profondeurs, dangers, bouées, courants, ports, et bien plus encore. Pourtant, de nombreux plaisanciers n'en exploitent qu'une fraction des richesses. Ce guide complet vous aidera à lire, comprendre et utiliser les cartes marines comme un vrai marin.
La carte marine : qu'est-ce que c'est exactement ?
Une carte marine est une représentation cartographique spécialisée de la mer et des zones côtières. Contrairement à une carte routière, elle se concentre sur ce qui se passe sous la surface de l'eau autant qu'au-dessus : fonds marins, hauts-fonds, épaves, rochers, courants et aides à la navigation. En France, c'est le SHOM (Service Hydrographique et Océanographique de la Marine) qui produit et met à jour les cartes officielles. Ces cartes papier font foi en cas de litige et constituent le document de référence légal pour la navigation.
Les cartes marines existent en deux grandes familles : les cartes papier traditionnelles, et les cartes électroniques (ECS ou ECDIS selon les systèmes). Chaque format a ses avantages, et tout navigateur prudent utilise les deux en complément l'un de l'autre.
Téléchargez les cartes officielles SHOM dans l'application YachtMate pour avoir toujours vos cartes à jour, même hors connexion. Les mises à jour hydrographiques sont intégrées régulièrement pour refléter les changements de balisage et de profondeurs.
Comprendre l'échelle d'une carte marine
L'échelle est l'une des premières choses à vérifier sur une carte. Elle conditionne le niveau de détail disponible et donc l'usage que vous pouvez en faire :
- Grande échelle (1:10 000 à 1:50 000) : idéale pour les ports, les chenaux et les approches côtières. Très détaillée, elle montre chaque bouée, chaque caillou et chaque profondeur critique.
- Moyenne échelle (1:50 000 à 1:200 000) : parfaite pour la navigation côtière de jour. Elle vous donne une bonne vision de la route à suivre entre deux ports.
- Petite échelle (1:200 000 à 1:5 000 000) : réservée à la navigation hauturière et à la planification de grandes traversées. Les détails côtiers y sont réduits au minimum.
Une règle d'or : plus vous vous approchez d'une côte ou d'un port, plus la carte utilisée doit être à grande échelle. Naviguer dans un chenal avec une carte au 1:500 000 est dangereux — les dangers n'y sont pas représentés avec suffisamment de précision.
Les isobathes et la lecture des fonds
Les isobathes — ces lignes qui relient des points de même profondeur — sont l'alphabet de la carte marine. Elles dessinent le relief sous-marin et permettent de visualiser instantanément la topographie des fonds. Les chiffres indiqués sur la carte expriment la profondeur en mètres sous le zéro hydrographique, c'est-à-dire sous le niveau des plus basses mers astronomiques (MLWS). En pratique, la profondeur réelle sera donc toujours égale ou supérieure à la valeur indiquée.
Les couleurs jouent également un rôle important : le bleu clair indique généralement les zones peu profondes (moins de 5 à 10 mètres selon l'éditeur), le bleu moyen les profondeurs intermédiaires, et le blanc les grandes profondeurs. Les zones qui découvrent à marée basse (estrans) sont souvent représentées en vert ou en hachuré spécifique.
Les sondes isolées
Outre les isobathes, la carte est parsemée de sondes isolées : des chiffres indiquant une profondeur particulière en un point précis. Un chiffre souligné signifie que ce fond découvre à marée basse — c'est un danger potentiel à ne surtout pas ignorer. Les roches submergées permanentes sont signalées par un point ou un astérisque accompagné d'un chiffre de profondeur très faible.
Les symboles essentiels à connaître

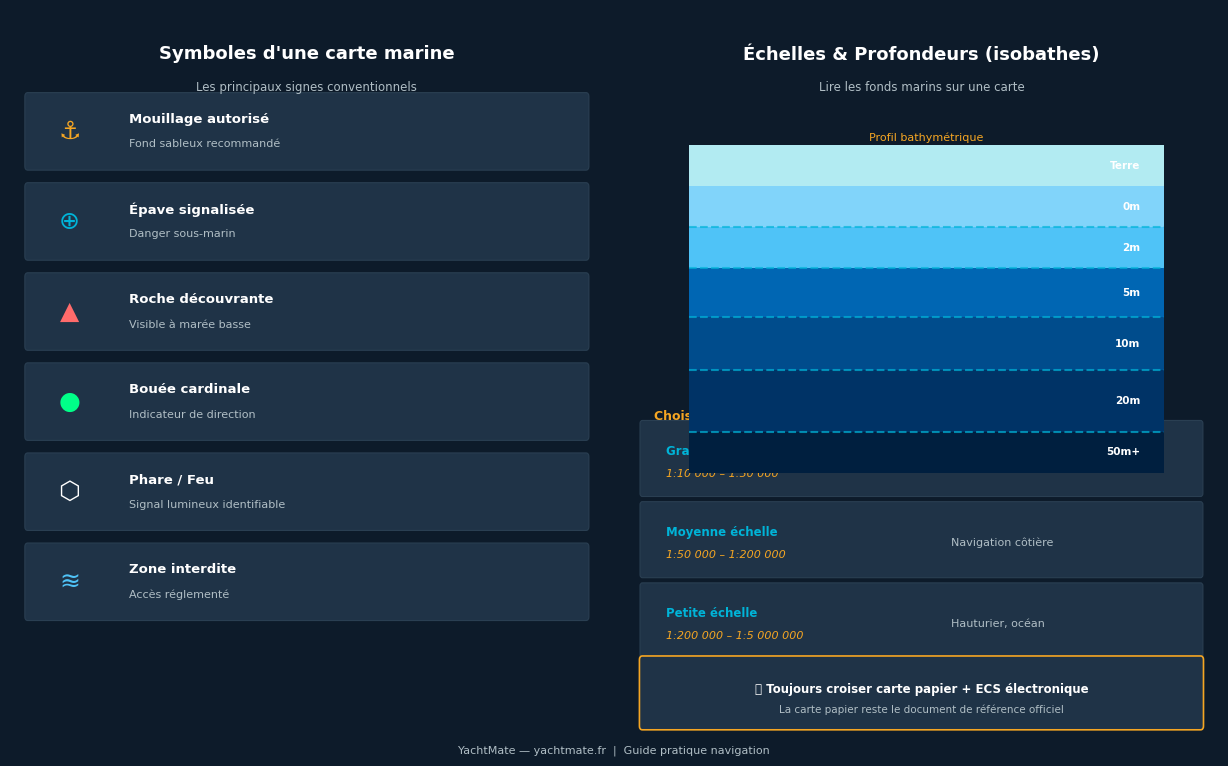

La norme internationale INT 1 (diffusée en France sous le titre "Symboles, abréviations et termes utilisés sur les cartes marines") recense plus de 500 symboles. Pas de panique : il suffit de maîtriser les plus courants pour naviguer sereinement.
Les dangers
- Roche découvrante : triangle avec la pointe vers le haut + chiffre souligné (hauteur en mètres au-dessus du zéro hydrographique)
- Roche toujours immergée : croix avec un point central + chiffre de profondeur
- Épave dangereuse : symbole de navire avec indication de profondeur
- Bas-fond : zone isobathe avec chiffre de profondeur minimale
Les aides à la navigation
- Phares et feux : étoile magenta sur la carte papier, avec leur caractéristique (couleur, période, portée)
- Bouées : symboles colorés selon le système de balisage IALA (région A en Europe)
- Bouée cardinale : double triangle indiquant le côté sûr à contourner
- Bouée latérale : rouge à tribord (en rentrant au port), verte à bâbord
Le livre INT 1 est disponible gratuitement en PDF sur le site du SHOM. Gardez-en une copie à bord pour déchiffrer les symboles rares. Sur l'application YachtMate, un simple appui sur n'importe quel symbole de la carte affiche sa signification complète.
Cartes papier vs cartes électroniques : que choisir ?
La question n'est pas de choisir l'un ou l'autre, mais de savoir utiliser les deux. La réglementation française impose d'avoir des documents nautiques adaptés au trajet envisagé, ce qui inclut les cartes papier pour les sorties au-delà de 6 milles d'un abri. Les cartes électroniques, elles, offrent des avantages considérables en termes d'ergonomie et de sécurité.
Les cartes papier SHOM
Les cartes SHOM papier sont les documents de référence officiels. Elles sont publiées en plusieurs formats (de 60×90 cm à 30×45 cm pour les cartes côtières) et couvrent l'intégralité des eaux françaises. Elles sont mises à jour par les Avis aux Navigateurs (AAN) publiés hebdomadairement par le SHOM. Pensez à consulter ces avis régulièrement et à reporter les corrections sur vos cartes papier — c'est une obligation légale pour les navires professionnels, et une bonne pratique pour tout plaisancier.
Les cartes électroniques (ECS)
Les systèmes de cartes électroniques (ECS) ont révolutionné la navigation de plaisance. Ils affichent votre position en temps réel sur la carte, calculent automatiquement la route, les distances et les caps, et peuvent générer des alarmes en cas d'approche d'un danger. Les formats les plus courants sont les CM93, S57/S63 (format vecteur officiel) et les cartes raster numérisées. Les cartes vectorielles offrent la possibilité de zoomer sans perte de détail et de personnaliser l'affichage — un avantage considérable en navigation.
"La carte électronique est un outil remarquable, mais elle ne remplace pas la réflexion du navigateur. Une panne de courant, un GPS en défaut ou une carte non mise à jour peuvent vous mettre en danger si vous ne savez pas naviguer sans."
Comment planifier sa route sur une carte marine
La planification de route est l'exercice fondamental du navigateur. Elle consiste à tracer un chemin sûr entre le point de départ et la destination, en évitant tous les dangers. Voici les étapes clés :
1. Choisir les bonnes cartes
Rassemblez toutes les cartes couvrant votre trajet à différentes échelles : une carte à petite échelle pour la vision d'ensemble, des cartes côtières pour chaque portion de route, et des cartes de port pour les arrivées. Vérifiez que toutes vos cartes sont à jour.
2. Identifier les dangers
Parcourez attentivement la route envisagée et identifiez tous les dangers : roches, hauts-fonds, épaves, zones interdites (militaires, réserves naturelles), câbles sous-marins. Notez les passes et les zones de prudence.
3. Tracer les waypoints
Définissez des points de passage (waypoints) qui permettent de contourner les obstacles avec une marge de sécurité suffisante. Ne tracez jamais une route qui passe trop près d'un danger — prévoyez une garde au sol adaptée au tirant d'eau de votre bateau, en tenant compte de la marée.
4. Calculer les distances et les temps
Sur une carte marine, les distances se mesurent sur l'échelle de latitude (les côtés gauche et droit de la carte), car 1 minute de latitude = 1 mille nautique. Évitez d'utiliser l'échelle en bas de la carte pour mesurer des distances importantes, car la projection peut induire des erreurs.
Dans YachtMate, la fonction de planification de route calcule automatiquement les distances, les caps magnétiques, et vous alerte si votre tracé passe sur un danger ou dans une zone peu profonde au regard de votre tirant d'eau. Un gain de temps précieux lors de la préparation à quai.
Entretenir et mettre à jour ses cartes
Une carte marine périmée est parfois pire qu'une carte absente, car elle donne une fausse impression de sécurité. Les fonds marins bougent (ensablement, dépôts), le balisage change, de nouveaux dangers sont découverts, des zones interdites sont créées. Les Avis aux Navigateurs (AAN) du SHOM sont publiés chaque semaine et disponibles gratuitement sur le site du SHOM. Pour les eaux étrangères, des équivalents existent dans chaque pays.
En pratique, pour un plaisancier côtier, l'essentiel est de s'assurer que ses cartes ont moins de 2-3 ans pour les zones à fort trafic ou à balisage complexe, et de vérifier les AAN locaux avant chaque sortie dans une zone peu familière. Les applications comme YachtMate intègrent des mises à jour automatiques pour les cartes vectorielles.
Les publications complémentaires indispensables
La carte marine ne fait pas tout. Elle s'utilise en complément d'autres publications nautiques :
- Les Ouvrages des Feux (OF) : liste exhaustive de tous les phares et feux avec leurs caractéristiques précises
- L'Annuaire des marées : indispensable pour calculer les hauteurs d'eau à chaque heure
- Les Instructions nautiques (IN) : descriptions détaillées des côtes, des ports, des courants et des conditions de navigation locales
- Les Notices to Mariners (NtM) : corrections hebdomadaires pour les cartes et publications
