Par brouillard dense, nuit sans lune ou trafic maritime intense, le radar de bord est l'un des instruments les plus précieux à bord d'un voilier ou d'un bateau à moteur. Là où l'AIS ne détecte que les navires équipés d'un émetteur, le radar voit tout ce qui réfléchit les ondes radio : côtes, récifs, bouées, filets de pêche et même fronts de pluie. Ce guide complet vous explique son fonctionnement, comment le choisir, l'installer et en tirer le meilleur parti.
1. Principe de fonctionnement du radar marine
Un radar (acronyme de Radio Detection And Ranging) émet des impulsions d'ondes électromagnétiques dans la bande X (9 GHz, longueur d'onde 3 cm) ou la bande S (3 GHz, longueur d'onde 10 cm). L'antenne tourne en continu à 24 ou 48 tours/minute et capte les échos réfléchis par les obstacles. Le temps écoulé entre l'émission et la réception permet de calculer la distance exacte, tandis que l'orientation de l'antenne donne l'azimut.
Le résultat s'affiche sur un écran PPI (Plan Position Indicator) : votre navire occupe le centre, et les échos apparaissent comme des taches lumineuses à leur position relative. Des cercles concentriques matérialisent les distances, exprimées en milles nautiques.
Bande X ou bande S ?
La bande X est la plus répandue sur les voiliers et bateaux de plaisance : sa résolution angulaire fine (<0,9°) permet de distinguer deux cibles proches. La bande S, avec ses ondes plus longues, pénètre mieux la pluie et offre une meilleure portée par temps pluvieux, mais son antenne est plus grande et plus coûteuse. Pour la plaisance côtière, la bande X suffit amplement.
En bande X, une antenne de 60 cm offre un gain d'environ 3 dB par rapport à une antenne de 45 cm, ce qui se traduit par une portée supérieure d'environ 40 % sur les petites cibles. Si votre étambot ou radar-mât le permet, optez pour la 60 cm.
2. Choisir son radar : les critères essentiels
Le marché propose des radars allant de 800 € à plus de 6 000 € pour les unités professionnelles. Pour la plaisance hauturière, trois critères principaux orientent le choix :
La puissance d'émission (kW)
La puissance crête détermine la portée maximale. Les radars de plaisance vont de 2 kW (côtier, portée ~18 nm sur grande cible) à 6–10 kW (hauturier, portée >40 nm). Pour un voilier de croisière côtière, 4 kW constitue un bon compromis. Au-delà, la consommation électrique et l'espace antenne pèsent lourd.
Le type d'antenne : dôme ou open array
- Dôme fermé (25–80 cm) : compact, protège l'antenne des embruns, tourne en permanence. Idéal sur voilier (bôme, étambot). Résolution un peu moins fine.
- Open array (60 cm–4 pieds) : meilleure résolution angulaire, portée supérieure. Encombrant, interdit sur les voiliers gréés en hauteur sans radar-mât dédié. Parfait sur les vedettes et catamarans avec espace de pont.
Le radar à impulsions vs FMCW
Les radars FMCW (Frequency Modulated Continuous Wave), comme le Garmin Fantom ou le Navionics Halo, offrent une résolution à courte distance excellente (cibles à 3–4 m) et une consommation réduite. Ils sont plus onéreux mais révolutionnaires pour entrer en marina par brouillard ou détecter une annexe dérivante à quelques encablures.
3. Installation à bord
L'emplacement de l'antenne est critique. Deux contraintes s'opposent : la hauteur (plus l'antenne est haute, plus la portée est grande grâce à la courbure de la Terre) et la sécurité (le faisceau radar est légèrement nocif à moins de 2–3 m ; les équipiers ne doivent pas se trouver devant l'antenne en fonctionnement).
Sur voilier
Les solutions courantes sont le radar-mât (fixé à 2–3 m au-dessus du pont, sur étambot ou balcon arrière) et la fixation sur le mât principal via une potence. Évitez de placer l'antenne dans l'axe de vision directe du cockpit. Prévoyez un câble coaxial de faible perte (type LMR-400 ou câble fourni par le fabricant) en tirant un seul brin sans épissure.
Sur bateau à moteur
Le t-top ou le fly-bridge constitue l'emplacement idéal. Pensez à l'effet de masque : une structure métallique dans l'arc de 180° avant crée une zone morte. Vérifiez sur la documentation du fabricant l'angle de masquage acceptable.
Avant de percer, simulez la position de l'antenne avec un gabarit en carton : vérifiez qu'aucun hauban, bosse de ris ou bras de winch ne passe devant l'antenne lors des manœuvres. Une zone morte de 10° est acceptable ; au-delà de 30°, cherchez un autre emplacement.
4. Réglages fondamentaux
Un radar mal réglé est presque inutile. Trois paramètres méritent votre attention dès la mise en route :
GAIN (amplification du signal retour)
Le gain trop élevé sature l'écran de parasites ; trop bas, vous ratez les petites cibles. La méthode classique : augmentez le GAIN jusqu'à faire apparaître un léger speckle (bruit de grain) sur tout l'écran, puis réduisez d'un cran jusqu'à la disparition de ce bruit. À effectuer à chaque changement de portée affichée.
STC – Sea Clutter (fouillis de mer)
Par mer formée, les crêtes de vagues réfléchissent les ondes et masquent les cibles proches. Le STC (Sensitivity Time Control) atténue automatiquement les retours dans un rayon paramétrable (1–3 nm). Évitez de pousser le STC au maximum : vous risqueriez de masquer une annexe ou un filet en plein centre de l'écran.
FTC – Rain Clutter (fouillis de pluie)
Les fronts de pluie créent de grandes plages floues. Le FTC (Fast Time Constant) accentue uniquement les variations rapides du signal, effaçant les retours diffus de pluie tout en conservant les échos solides. À n'utiliser que par précipitations réelles : il dégrade légèrement la détection des petites cibles.
"Un bon réglage radar prend 30 secondes ; il conditionne toute votre veille. Prenez l'habitude de vérifier GAIN, STC et FTC à chaque sortie de port."
5. Lire l'écran PPI en navigation

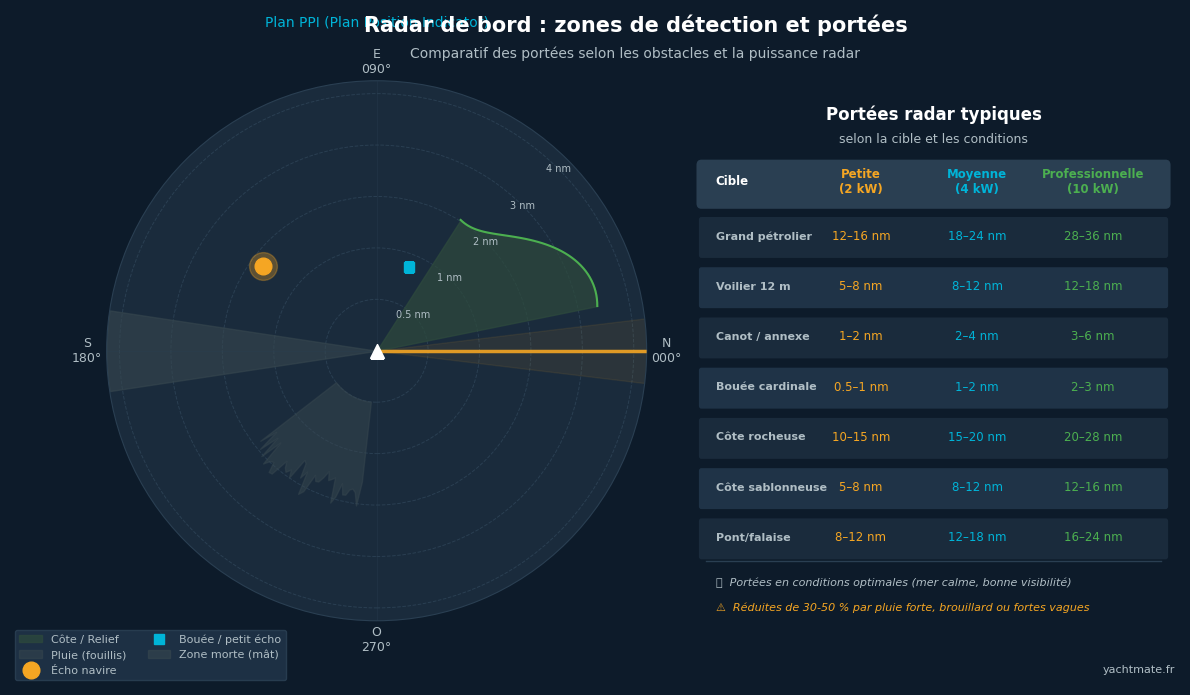

L'écran PPI (Plan Position Indicator) représente votre environnement en temps réel. Voici comment interpréter les principaux éléments :
- Cercles de distance : espacés régulièrement selon la portée sélectionnée (ex. 0,25 nm par cercle en portée 1,5 nm).
- Écho côte / relief : taches compactes et lumineuses sur les azimuts constants. Superposez la carte vectorielle (overlay radar/cartographie) pour valider.
- Écho navire : point brillant, souvent avec une petite traîne. Activez les pistes radar (trails) pour visualiser la trajectoire relative et détecter un risque de collision.
- Zone morte : secteur angulaire où aucun écho n'apparaît, dû à un obstacle à bord (mât, dôme de sécurité). Notez cet angle et compensez par des changements de cap périodiques.
- Arcs de pluie : plages floues, diffuses, à bords indéfinis. Réduisez la portée et activez le FTC pour confirmer.
ARPA et vecteurs
La plupart des multifonctions modernes intègrent l'ARPA (Automatic Radar Plotting Aid) : le système suit automatiquement les cibles en mouvement et calcule leur CPA (Distance au Point d'Approche le Plus Proche) et TCPA (Temps avant ce point). Configurez une alarme à CPA < 0,5 nm / TCPA < 10 min pour toute navigation nocturne ou par brouillard.
Pour confirmer un écho ambigu (bouée ou navire ?), regardez si l'écho se déplace sur plusieurs balayages : une bouée reste fixe dans le référentiel cartographique, un navire crée une piste mobile. Utilisez le mode True Motion pour mieux évaluer les mouvements réels.
6. Entretien et durée de vie
Le radar est un équipement électronique soumis à des conditions marines sévères. Quelques gestes simples prolongent sa durée de vie :
- Rincer le dôme à l'eau douce après chaque sortie en mer pour éliminer les dépôts de sel.
- Vérifier l'étanchéité du connecteur coaxial chaque saison (appliquer du mastique ou de la graisse silicone).
- Ne jamais couvrir le dôme radar avec une housse imperméable sur de longues périodes : la condensation attaque les contacts internes.
- En hivernage, laisser le radar en mode Standby (antenne immobile, chauffage interne actif) quelques minutes par semaine pour éviter l'humidité résiduelle dans le magnétron.
7. Radar et réglementation COLREG
Les COLREG (Convention sur le Règlement International pour Prévenir les Abordages en Mer, règle 7) stipulent que tout moyen disponible doit être utilisé pour évaluer le risque de collision — ce qui inclut explicitement le radar. Sur un voilier équipé d'un radar, ne pas l'utiliser par visibilité réduite pourrait être considéré comme une faute en cas d'accident. La règle 5 sur la veille visuelle et aurale s'étend à la veille radar : un radar allumé mais non surveillé n'exonère pas le capitaine de sa responsabilité.
Par ailleurs, les bandes de fréquences radar sont soumises à homologation. En France, les équipements de radiocommunication embarqués doivent porter le marquage CE et être conformes à la directive RED 2014/53/UE. Pas d'obligation de déclaration spécifique pour les radars de plaisance sous 25 W de puissance crête, mais vérifiez les règles du pays dans lequel vous naviguez si vous sortez de l'espace européen.
