Guide complet du radar de bord : utilisation et navigation sécurisée

La technologie radar est l'une des innovations les plus révolutionnaires en navigation maritime moderne. Depuis son introduction durant la Seconde Guerre mondiale, le radar est devenu indispensable pour naviguer en toute sécurité, particulièrement dans les conditions de faible visibilité. Que vous naviguiez en brouillard épais, sous une pluie battante, ou traversiez un détroit encombré, le radar vous offre une vue claire du monde qui vous entoure – là où les yeux ne peuvent pas voir. Ce guide complet vous permettra de maîtriser cette technologie essentielle et d'optimiser son utilisation pour une navigation plus sûre.

Comprendre les fondamentaux du radar

Le radar fonctionne selon un principe simple mais élégant : il émet des ondes électromagnétiques et analyse les échos qui reviennent après avoir heurté les objets. Ces échos sont traités en temps réel pour créer une image visuelle de l'environnement autour de votre embarcation. La portée typique varie entre 12 et 48 milles nautiques selon le modèle et les conditions.

Types de technologie radar : impulsion vs. bande large

Les systèmes radar traditionnels à impulsion envoient des ondes courtes et puissantes, puis écoutent les échos. Cette technologie est fiable, établie, et fonctionne bien pour détecter les structures métalliques et les navires. Cependant, la technologie CHIRP (Compressed High Intensity Radar Pulse) et les radars à bande large représentent une évolution majeure. Ces systèmes émettent un signal sur une gamme de fréquences, ce qui améliore la résolution et réduit les interférences.

Les radars Doppler, bien que moins courants sur les voiliers, offrent des avantages supplémentaires en détectant le mouvement relatif des cibles, ce qui aide à identifier les navires qui se rapprochent ou s'éloignent. Pour la plupart des navigateurs de plaisance, un système CHIRP offre le meilleur compromis entre coût et performance.

Bande X vs. bande S

Le choix entre la bande X (10 GHz) et la bande S (3 GHz) dépend de vos besoins de navigation. La bande X offre une meilleure résolution et une image plus nette, essentielle pour naviguer dans les eaux côtières encombrées. Elle détecte bien les petits objets et les structures. La bande S, plus basse en fréquence, pénètre mieux la pluie et le brouillard épais, ce qui la rend plus adaptée aux navigations long-courriers et aux conditions météorologiques extrêmes. Beaucoup de navigateurs chevronnés optent pour la bande X pour les côtes et la bande S pour l'océan.

Installation et considérations techniques

L'installation d'un radar nécessite une planification minutieuse. L'antenne radar, généralement montée sur le mât ou sur l'arche de cockpit, doit avoir une ligne de vue dégagée. Un positionnement optimal augmente considérablement la portée et la qualité de la détection.

Montage et positionnement de l'antenne

Pour les voiliers, l'antenne est souvent montée sur un support en acier inoxydable fixé à l'arche de cockpit ou au sommet du mât. Cette position élevée offre une meilleure couverture. Assurez-vous que l'antenne est à au moins 2 mètres de tout équipement électronique sensible pour éviter les interférences. La rotation de l'antenne doit être libre et sans obstacle – des voiles ou du gréement ne doivent pas bloquer le signal.

Consommation électrique et alimentation

Les radars modernes consomment entre 50 et 150 watts en mode actif, ce qui représente une charge significative pour votre système électrique. Assurez-vous que votre alternateur et vos batteries peuvent supporter cette demande, particulièrement en navigation de nuit prolongée. Les systèmes d'énergie renouvelable (panneaux solaires, éoliennes) sont des compléments excellents pour les navigateurs qui utilisent le radar régulièrement.

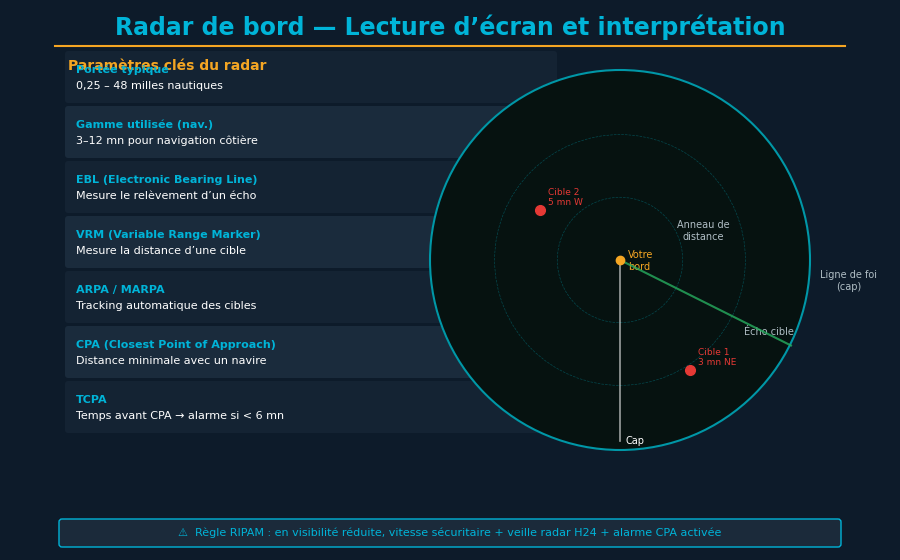

Lecteur et interprétation de l'affichage radar

L'écran radar vous présente une vue circulaire ou rectangulaire de l'environnement. Apprendre à interpréter correctement cette image est la clé de la sécurité.

Interprétation des échos et des traces

Sur un écran radar, votre embarcation est au centre. Les échos apparaissent comme des points lumineux ou des zones blanches/vertes selon votre système. Les navires métalliques créent des échos forts et clairs, tandis que les petits bateaux de pêche en bois ou les épaves peuvent être plus difficiles à détecter. Les côtes apparaissent comme une zone dense et continue de retours. L'importante est de reconnaître les patterns : une petite tache isolée est probablement un autre navire, tandis qu'une ligne inégale est la côte.

Outils de mesure : EBL et VRM

L'EBL (Electronic Bearing Line – Ligne d'alignement électronique) et le VRM (Variable Range Marker – Indicateur de portée variable) sont des outils cruciaux. L'EBL vous permet de mesurer le relèvement d'une cible, tandis que le VRM mesure la distance. En utilisant ces outils, vous pouvez déterminer avec précision la distance et le relèvement d'un navire potentiellement dangereux. Pratiquez régulièrement avec ces fonctionnalités – lors de conditions calmes d'abord, puis progressivement dans des environnements plus complexes.

Contrôle des échos parasites et filtrage

L'un des plus grands défis du radar est de gérer les échos indésirables. La pluie, la neige, le brouillard et les vagues créent du bruit radar qui peut masquer les cibles réelles.

Filtrage du clutter de pluie et de mer

Le filtre clutter de pluie élimine les échos générés par la précipitation, tandis que le filtre clutter de mer réduit le bruit des vagues. Ces filtres doivent être ajustés en fonction des conditions actuelles. Un réglage trop agressif peut éliminer des cibles réelles ; un réglage trop faible peut laisser passer trop de bruit. La plupart des radars modernes offrent des réglages automatiques, mais les navigateurs expérimentés préfèrent souvent un contrôle manuel pour plus de précision.

Zones de garde et alarmes

Les zones de garde (guard zones) vous permettent de définir des secteurs où une alerte se déclenchera si une cible apparaît. Pendant une navigation de nuit, vous pouvez définir une zone avant votre navire pour être averti de tout navire approchant. Cette fonction, combinée avec un système AIS intégré, crée un système de surveillance antirectif complet.

Intégration radar avec AIS et chartplotters

Les systèmes radar modernes se connectent souvent avec d'autres équipements de navigation. L'intégration avec un AIS (Automatic Identification System) vous montre non seulement les échos radar, mais aussi les navires qui transmettent leur position, leur vitesse et leur cap via AIS. Un chartploteur affichant à la fois les données radar et AIS offre une vision complète du trafic maritime autour de vous.

MARPA et systèmes ARPA avancés

MARPA (Mini-Automatic Radar Plotting Aid) est disponible sur les radars de navigation de plaisance. Une fois qu'une cible est sélectionnée, MARPA suit automatiquement son mouvement et calcule son cap et sa vitesse. ARPA (Automatic Radar Plotting Aid), systèmes plus sophistiqués sur les navires commerciaux, offrent des calculs de risque de collision automatiques. Pour la plupart des voiliers, MARPA suffit pour une navigation sécurisée.

Utilisation du radar pour l'évitement de collision et la navigation

Le radar est votre outil principal pour éviter les collisions, particulièrement la nuit ou en conditions de faible visibilité. Un navire qui dort sans radar dans un détroit encombré met en danger équipage et embarcation.

Navigation de nuit et en brouillard

De nuit ou en brouillard épais, le radar devient vos yeux. Analysez régulièrement l'écran radar, non pas continuellement (ce qui cause la fatigue), mais tous les 5-10 minutes. Observez les tendances : un navire dont le relèvement reste constant et la distance diminue représente un risque potentiel de collision. Modifiez votre cap ou votre vitesse suffisamment tôt pour créer une séparation clairement perceptible.

Détection MOB et surveillance d'ancre

Beaucoup de radars modernes offrent une fonction MOB (Man Overboard – Homme à la mer). En appuyant sur le bouton MOB, le système marque l'endroit précis et peut vous guider pour retourner vers la zone. Pour l'ancrage, vous pouvez définir une zone de garde autour votre position d'ancre : si le radar détecte que vous dérivez, une alerte se déclenche. Cette fonction a sauvé d'innombrables navires durant la nuit.

Maintenance, coûts et choix de modèles

L'entretien du radar est relativement simple. Vérifiez régulièrement que l'antenne tourne sans obstruction. Gardez l'écran propre et sec. Contrairement aux anciennes générations, les radars modernes sont robustes et nécessitent peu de maintenance au-delà du nettoyage occasionnel.

Gamme de prix et options du marché

Les systèmes radar pour voiliers varient considérablement en prix. Les systèmes de base (8 000 à 15 000 euros) offrent une détection fiable avec une portée jusqu'à 24 milles nautiques. Les modèles mid-range (15 000 à 30 000 euros) ajoutent des fonctionnalités comme MARPA, l'intégration AIS, et une meilleure résolution. Les systèmes haut de gamme (30 000 euros et plus) sont généralement réservés aux grands navires ou aux navigateurs professionnels. Pour un voilier de croisière typique de 35-50 pieds, un système mid-range offre le meilleur rapport qualité-prix.

Cas d'utilisation et bonnes pratiques

Le radar excelle dans plusieurs scénarios. La navigation côtière en brouillard, le passage de détroits encombrés, la surveillance nocturne de zones à risque, et l'ancrage dans des conditions de visibilité réduite sont autant de situations où un bon radar peut faire la différence entre une navigation sûre et un incident grave.

Pratiquez régulièrement avec votre radar même par beau temps. Comparez les échos radar avec ce que vous voyez réellement : cela renforce votre compréhension du système. Familiarisez-vous avec tous les boutons et menus avant de vous aventurer en conditions difficiles. Un radar maîtrisé est un atout de sécurité inestimable pour tout navigateur.

Conclusion

Le radar est bien plus qu'un gadget électronique – c'est un équipement de sécurité essentiel pour la navigation maritime moderne. Que vous naviguiez le long des côtes bretonnes, dans la Méditerranée, ou en haute mer, comprendre et maîtriser cette technologie enrichira votre compétence de navigateur et augmentera votre sécurité. Les investissements dans un bon système radar et dans la formation à son utilisation sont parmi les plus judicieux qu'un armateur puisse faire.
