Guía completa de radar marino: operación y navegación segura

La tecnología de radar es una de las innovaciones más revolucionarias en la navegación marítima moderna. Desde su introducción durante la Segunda Guerra Mundial, el radar se ha convertido en indispensable para navegar con seguridad, particularmente en condiciones de baja visibilidad. Ya sea navegando a través de niebla espesa, lluvia torrencial, o atravesando un estrecho congestionado, el radar te proporciona una vista clara del mundo que te rodea. Esta guía completa te permitirá dominar esta tecnología esencial y optimizar su uso para una navegación más segura en todas las condiciones.

Comprendiendo los fundamentos del radar

El radar funciona según un principio simple pero elegante: emite ondas electromagnéticas y analiza los ecos que regresan después de golpear objetos. Estos ecos se procesan en tiempo real para crear una imagen visual del entorno. El alcance típico varía entre 12 y 48 millas náuticas dependiendo del modelo y las condiciones. La ventaja fundamental del radar es que funciona independientemente de la oscuridad, niebla, lluvia o nieve – cualquier cosa que derrote los métodos de navegación óptica tradicionales.

Tipos de tecnología de radar: impulso vs. banda ancha

Los sistemas de radar de impulso tradicionales emiten ondas cortas y poderosas, luego escuchan los ecos. Esta tecnología es confiable y bien establecida, funcionando bien para detectar estructuras metálicas y buques. Sin embargo, la tecnología CHIRP (Compressed High Intensity Radar Pulse) y los radares de banda ancha representan una evolución importante. Estos sistemas emiten una señal en un rango de frecuencias, mejorando la resolución y reduciendo interferencias. Los sistemas CHIRP ofrecen una definición de objetivo significativamente mejor, permitiéndote distinguir entre una boya y un barco pesquero a la misma distancia. Los radares Doppler, aunque menos comunes en embarcaciones de recreo, ofrecen beneficios adicionales detectando el movimiento relativo de objetivos. Para la mayoría de los navegantes recreativos, un sistema CHIRP ofrece el mejor compromiso entre costo y rendimiento.

Banda X versus banda S – Criterios de selección

Elegir entre banda X (10 GHz) y banda S (3 GHz) depende de tus necesidades de navegación y patrones de vela. La banda X ofrece una resolución superior y una imagen más nítida, esencial para navegar en aguas costeras congestionadas. Detecta bien objetos pequeños y estructuras, haciéndola ideal para aproximaciones a puerto y aguas confinadas. Sin embargo, las señales de banda X se atenúan por lluvia y precipitación fuerte. La banda S, operando a frecuencia más baja, penetra mejor la lluvia fuerte y la niebla espesa, haciéndola más adecuada para travesías oceánicas y condiciones climáticas extremas.

Instalación y consideraciones técnicas

Instalar un radar requiere una cuidadosa planificación. La antena de radar, típicamente montada en el mástil o arco de cockpit, debe tener una línea de vista clara. El posicionamiento óptimo aumenta significativamente el alcance de detección y la calidad de la imagen. Una ubicación pobre de la antena es una de las razones más comunes por las que los sistemas de radar funcionan por debajo de su potencial.

Montaje y posicionamiento de la antena – Mejores prácticas

En veleros, la antena se monta frecuentemente en un soporte de acero inoxidable fijado al arco del cockpit o cima del mástil. Esta posición elevada ofrece cobertura superior en 360 grados. Asegúrate de que la antena esté a al menos 2 metros de todo equipo electrónico sensible para evitar interferencias. La rotación de la antena debe ser libre y sin obstáculos. Para veleros, muchos navegantes montan la antena en la misma cima del mástil para máxima elevación y cobertura sin obstáculos.

Consumo de energía y requisitos eléctricos

Los radares modernos consumen entre 50 y 150 vatios en modo activo, representando una carga significativa en tu sistema eléctrico. Asegúrate de que tu alternador y baterías puedan soportar esta demanda, particularmente durante navegación nocturna prolongada. Calcula la carga eléctrica total incluyendo piloto automático, sistemas de navegación, refrigeración y radar. Los sistemas de energía renovable (paneles solares, turbinas eólicas) son excelentes suplementos. Un panel solar de 200 vatios acoplado con 400 vatios de generación eólica proporciona energía adecuada para operación de radar de tiempo completo incluso durante cruceros extendidos.

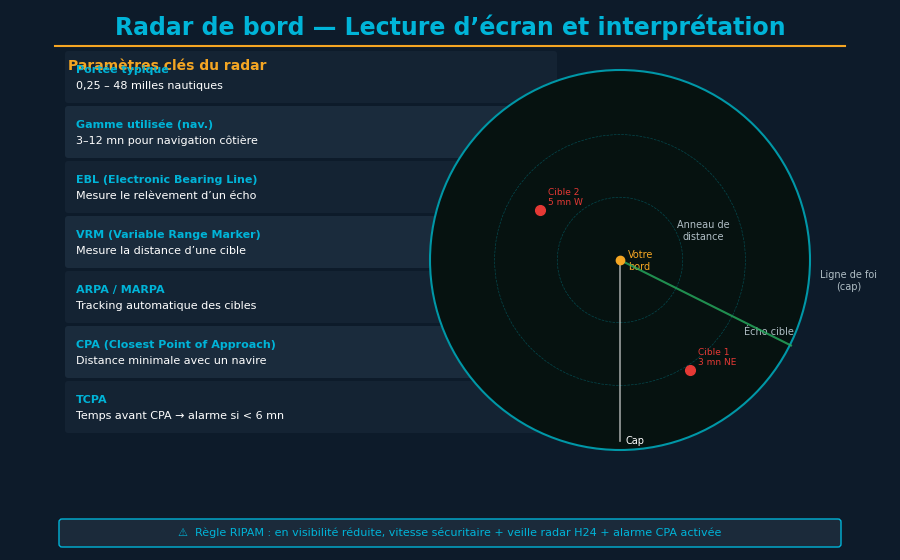

Lectura e interpretación de la pantalla de radar

La pantalla de radar te presenta una vista circular o rectangular de tu entorno. Aprender a interpretar correctamente esta imagen es clave para la seguridad. La pantalla muestra tu embarcación en el centro, con ecos mostrados como puntos brillantes o zonas de color dependiendo de la configuración de tu sistema.

Comprendiendo ecos y trazas de radar

En una pantalla de radar, tu embarcación está en el centro de la pantalla. Los ecos aparecen como puntos brillantes o zonas blancas/verdes dependiendo de tu sistema. Los buques metálicos crean ecos fuertes y claros que aparecen como manchas distintas y brillantes. Los pequeños barcos de pesca de madera o naufragios pueden producir ecos más débiles. Las costas aparecen como áreas densas y continuas con patrones irregulares. Lo que importa es reconocer patrones: una pequeña mancha aislada es probablemente otro buque, mientras que una línea irregular rota es la costa. Las plataformas petrolíferas aparecen como manchas distintas y brillantes. La lluvia aparece como retornos borrosos y difusos. Aprender a distinguir estos patrones requiere práctica pero es esencial.

Herramientas de medición: EBL y VRM explicados

EBL (Electronic Bearing Line) y VRM (Variable Range Marker) son herramientas de medición cruciales incorporadas en tu sistema de radar. EBL te permite medir la demora de un objetivo dibujando una línea electrónica desde tu posición al objetivo. VRM mide la distancia dibujando círculos concéntricos a rangos específicos. Usando estas herramientas juntas, puedes determinar con precisión la distancia y demora de un buque potencialmente peligroso. Para evitar colisiones, grafica dos mediciones sucesivas de demora y distancia varios minutos separadas para determinar rumbo y velocidad del objetivo. Si la demora permanece constante mientras la distancia disminuye, existe riesgo de colisión. Practica regularmente con estas características.

Control de clutter y filtrado avanzado

Uno de los mayores desafíos del radar es manejar ecos no deseados. La lluvia, nieve, niebla y olas generan ruido de radar que puede enmascarar objetivos reales. Comprender y ajustar adecuadamente las capacidades de filtrado de tu radar es esencial para un uso efectivo. El filtro de clutter de lluvia elimina ecos generados por precipitación, mientras que el filtro de clutter de mar reduce el ruido de las olas. Estos filtros deben ajustarse según las condiciones actuales. El filtrado demasiado agresivo puede eliminar objetivos reales; el filtrado insuficiente deja ruido excesivo.

Zonas de guardia y funciones de alarma avanzadas

Las zonas de guardia te permiten definir sectores donde una alarma se activa si aparece un objetivo. Durante la navegación nocturna, puedes establecer una zona delantera para ser alertado de cualquier buque que se aproxime. Las zonas detrás del haz evitan que la estela u otros objetivos falsos disparen alarmas innecesarias. Esta función, combinada con un sistema AIS integrado, crea un sistema completo de vigilancia antirruptor.

Integración de radar con AIS y chartplotters

Los sistemas de radar modernos se conectan frecuentemente con otro equipo de navegación a través de redes NMEA. La integración con AIS (Automatic Identification System) te muestra no solo ecos de radar sino también buques transmitiendo su posición, velocidad y rumbo vía AIS. Un chartplotier mostrando tanto datos de radar como AIS proporciona conciencia situacional completa del tráfico marítimo a tu alrededor. Esta integración es invaluable para entender las intenciones de buques cercanos.

MARPA y sistemas ARPA avanzados

MARPA (Mini-Automatic Radar Plotting Aid) está disponible en radares de navegación recreativa. Una vez que se selecciona un objetivo, MARPA lo rastrea automáticamente y calcula su rumbo y velocidad. ARPA, sistemas más sofisticados en buques comerciales, ofrecen cálculos automáticos de riesgo de colisión. Para la mayoría de los veleros, MARPA es suficiente para navegación segura, proporcionando la información esencial para evitar colisiones.

Usando radar para evitar colisiones y navegación

El radar es tu herramienta principal para evitar colisiones, particularmente de noche o en baja visibilidad. Una embarcación que duerme sin radar en un estrecho congestionado pone en peligro a la tripulación y el barco. Muchos accidentes marítimos ocurren porque los navegantes no utilizaron el radar disponible de manera efectiva. De noche o en niebla espesa, el radar se convierte en tus ojos. Analiza la pantalla de radar regularmente – no continuamente (lo que causa fatiga), sino cada 5-10 minutos sistemáticamente. Observa tendencias: un buque cuya demora permanece constante mientras la distancia disminuye representa un riesgo potencial de colisión. Altera tu rumbo o velocidad lo suficientemente temprano para crear una separación claramente perceptible.

Detección de MOB y funciones de vigilancia de anclaje

Muchos radares modernos ofrecen funcionalidad MOB (Man Overboard). Al presionar el botón MOB, el sistema marca el lugar exacto y puede guiarte de regreso al área. Para anclaje, puedes establecer una zona de guardia alrededor de tu posición de anclaje: si el radar detecta que derivabas más allá de los límites establecidos, se activa una alarma. Esta función ha salvado innumerables embarcaciones durante la noche desde anclas arrastrando.

Mantenimiento, costos y selección de modelos

El mantenimiento del radar es relativamente sencillo. Verifica regularmente que la antena gire sin obstrucción y verifica que las conexiones eléctricas estén limpias y libres de corrosión. Mantén la pantalla limpia y seca. A diferencia de generaciones anteriores, los radares modernos son robustos y requieren poco mantenimiento más allá de limpieza e inspección ocasional. Los sistemas de radar para veleros varían considerablemente en precio y capacidad. Los sistemas básicos (€8.000–€15.000) ofrecen detección confiable con alcance hasta 24 millas náuticas, adecuados para navegación costera. Los modelos de rango medio (€15.000–€30.000) agregan características como MARPA, integración AIS y resolución superior. Los sistemas de gama alta (€30.000+) generalmente se reservan para buques grandes. Para un velero de crucero típico de 35-50 pies, un sistema de rango medio ofrece excelente valor.

Casos de uso y mejores prácticas

El radar sobresale en varios escenarios donde se convierte en literalmente que salva vidas. La navegación costera en niebla, el paso de estrechos congestionados como el Canal de la Mancha o pasajes mediterráneos, la vigilancia nocturna de zonas de alto riesgo, y el anclaje en visibilidad reducida son situaciones donde un buen radar puede marcar la diferencia. Practica regularmente con tu radar incluso en buen tiempo. Compara los ecos de radar con lo que realmente ves: esto refuerza tu comprensión del sistema y genera confianza. Familiarízate con todos los botones y menús antes de aventurarte en condiciones difíciles.

Conclusión

El radar es mucho más que un gadget electrónico – es equipo de seguridad esencial para la navegación marítima moderna. Ya sea navegando a lo largo de costas bretonas, el Mediterráneo, u océano abierto, comprender y dominar esta tecnología enriquecerá tu competencia navegante e incrementará tu seguridad. Las inversiones en un buen sistema de radar y entrenamiento en su uso son entre las más sabias que un armador puede hacer. El radar ha probado su valor innumerables veces en la prevención de colisiones y la habilitación de navegación segura cuando la visibilidad falla. Hazlo una parte central de tu estrategia de navegación.
