L'ecoscandaglio a bordo: capire e regolare il sondatore

Di tutti gli strumenti di bordo, l'ecoscandaglio è forse il più discreto e tuttavia uno dei più essenziali. È lui a indicarti l'altezza d'acqua sotto lo scafo, a evitarti l'incaglio, a mettere in sicurezza un ancoraggio e a determinare l'accesso a un porto con la bassa marea. Una barca a vela che tocca il fondo, un'elica che striscia sul fondale: la maggior parte di questi incidenti si sarebbe potuta evitare con una lettura attenta dell'ecoscandaglio. Questa guida spiega come funziona l'apparecchio, come scegliere il trasduttore e, soprattutto, come regolarlo e leggerlo correttamente per navigare con fiducia.

Come funziona un ecoscandaglio?

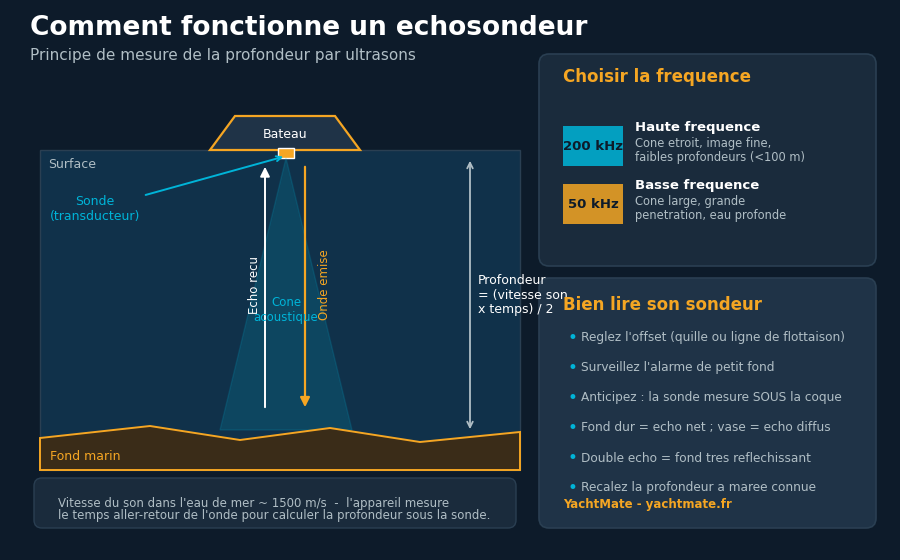

Il principio è sorprendentemente semplice e si basa sull'acustica. Un trasduttore fissato sotto lo scafo emette un impulso ultrasonico diretto verso il fondo. Quest'onda si propaga nell'acqua, rimbalza sul fondale e torna verso il trasduttore, che la capta. L'apparecchio misura il tempo di andata e ritorno di questo eco e, conoscendo la velocità del suono nell'acqua di mare (circa 1500 m/s), calcola la distanza: è la profondità mostrata sullo schermo.

Il termine «ecoscandaglio» nasce proprio da qui: si misura un eco per dedurne uno scandaglio, ossia un'altezza d'acqua. La cadenza di emissione è elevata —diversi impulsi al secondo—, il che offre una lettura quasi istantanea e permette di seguire le variazioni del fondo in tempo reale durante la navigazione.

Una misura sotto lo scafo, non sotto la chiglia

Punto cruciale e spesso frainteso: il trasduttore misura la distanza tra se stesso e il fondo, non tra il tuo punto più basso (chiglia, elica, timone) e il fondo. A seconda dell'impostazione scelta, lo schermo può mostrare l'altezza d'acqua sotto il trasduttore, sotto la chiglia o sotto la linea di galleggiamento. Comprendere questo riferimento è la base di una lettura sicura — ci torniamo più avanti con la regolazione dell'offset.

I diversi tipi di trasduttore

Il cuore delle prestazioni di un ecoscandaglio è il suo trasduttore. La scelta dipende dal materiale dello scafo, dal tipo di barca e dalla zona di navigazione.

Il trasduttore passascafo (through-hull)

Montato in un foro praticato nello scafo, il trasduttore passascafo è a contatto diretto con l'acqua e offre la migliore precisione, soprattutto ad alta velocità e con mare formato. È lo standard su barche a vela e da crociera. Esiste in bronzo (scafi in vetroresina o legno) o in inox/plastica. Svantaggio: l'installazione richiede una foratura sotto la linea di galleggiamento e un passascafo stagno, quindi è necessario alare la barca.

Il trasduttore a specchio di poppa (transom-mount)

Fissato allo specchio di poppa, appena sotto la superficie, si installa facilmente senza forare lo scafo. Ideale per barche a motore, gommoni e piccole unità, può soffrire di turbolenze e bolle ad alta velocità o nella scia dell'elica. Soluzione economica e portatile, perfetta per iniziare.

Il trasduttore interno (in-hull)

Incollato all'interno dello scafo, emette attraverso la vetroresina senza forare. Pratico e inaccessibile dall'esterno, perde un po' di portata e funziona solo su scafi monolitici in vetroresina (non su scafi sandwich con schiuma o balsa, né su acciaio o alluminio). La misura della temperatura dell'acqua non è possibile con esso.

Scegliere la frequenza giusta: 50 o 200 kHz

Gli ecoscandagli lavorano generalmente su due frequenze, a volte entrambe insieme. La scelta influisce direttamente sulla qualità e sulla portata della misura.

• 200 kHz (alta frequenza): il fascio è stretto (tipicamente da 10 a 20°), l'immagine è precisa e dettagliata. Ideale per i bassi fondali (ancoraggio, avvicinamento a un porto, navigazione costiera) fino a circa 100 metri. È la frequenza più usata nel diporto.
• 50 kHz (bassa frequenza): il fascio è largo (40° e oltre) e penetra molto più in profondità, fino a diverse centinaia di metri. Meno precisa nel dettaglio, è utile in navigazione d'altura o per la pesca al largo.

Per un uso costiero classico, 200 kHz è più che sufficiente. Se navighi spesso al largo o vuoi individuare i banchi di pesce in profondità, un trasduttore a doppia frequenza offre il meglio di entrambi i mondi.

Regolare l'offset: il passo da non saltare mai

L'offset (o scostamento) è la regolazione più importante di un ecoscandaglio e tuttavia la più spesso ignorata. Indica all'apparecchio dove si trova il trasduttore rispetto al riferimento che vuoi visualizzare. Esistono tre convenzioni:

• Altezza sotto il trasduttore: offset a zero, lo schermo mostra la distanza grezza misurata. È il valore reale, ma non tiene conto del pescaggio.
• Altezza sotto la chiglia: inserisci un offset negativo pari alla distanza tra il trasduttore e il punto più basso della barca. Lo schermo mostra allora il margine reale sotto la chiglia — l'opzione più sicura.
• Profondità reale (sotto il galleggiamento): inserisci un offset positivo pari al pescaggio del trasduttore. La lettura corrisponde allora alla profondità reale dell'acqua, confrontabile con lo scandaglio della carta.

"Prima della prima uscita della stagione, controlla sempre il tuo offset. Un ecoscandaglio mal calibrato che segna 2 metri quando ne restano solo 50 cm sotto la chiglia significa incaglio assicurato."

La scelta dipende dalle tue abitudini, ma la più prudente resta l'altezza sotto la chiglia: lo schermo indica direttamente il margine di cui disponi prima di toccare. Annota la tua regolazione da qualche parte — è facile dimenticarla da una stagione all'altra.

Leggere bene l'ecoscandaglio in navigazione

Un ecoscandaglio non si limita a mostrare un numero: la natura dell'eco informa anche sul tipo di fondo, un dato prezioso per l'ancoraggio.

• Fondo duro (roccia, ciottoli): l'eco è netto, sottile e molto riflettente. A volte si osserva un doppio eco (l'onda fa due andate e ritorni), segno di un fondo molto riverberante e di buona tenuta… ma anche, talvolta, di roccia poco aggrappante.
• Fondo molle (fango, sabbia fine): l'eco è più diffuso, sfumato. Il fango assorbe parte dell'onda, la lettura può essere meno netta.
• Sabbia: buona riflessione, eco franco, fondo ideale per l'ancoraggio.
• Praterie (posidonia): sugli ecoscandagli grafici si distingue uno strato al di sopra del fondo duro. Da evitare per ancorare — ed è protetta nel Mediterraneo.

Regolare l'allarme di basso fondale

La funzione più utile per la sicurezza: l'allarme di profondità minima. Impostalo su un valore che ti lasci un margine confortevole (per esempio il tuo pescaggio + 1 metro). Non appena l'altezza d'acqua scende sotto questa soglia, un segnale acustico ti avvisa — indispensabile di notte, con nebbia o quando sei impegnato in una manovra. Alcune unità offrono anche un allarme di fondo in risalita (variazione rapida), molto utile all'avvicinamento alla costa.

Limiti e insidie da conoscere

L'ecoscandaglio è affidabile, ma non infallibile. Alcune situazioni possono falsare la misura: le bolle d'aria sotto lo scafo (scia, cavitazione dell'elica, mare agitato) disturbano il segnale e provocano perdite; uno strato di alghe o conchiglie sul trasduttore (il fouling) ne riduce la sensibilità; un banco di pesci denso o un termoclino marcato possono restituire un eco falso. Infine, a velocità molto elevata alcuni trasduttori perdono il fondo.

La regola d'oro: l'ecoscandaglio è un aiuto, non una verità assoluta. Incrocia sempre la sua lettura con la carta nautica, l'altezza di marea e la tua osservazione. In un avvicinamento delicato, rallenta: un ecoscandaglio legge meglio il fondo ad andatura ridotta, e avrai il tempo di reagire se perde l'eco all'improvviso.

Manutenzione del trasduttore

Un trasduttore incrostato perde prestazioni. Durante l'alaggio annuale, puliscilo delicatamente (senza abrasivi né raschietti metallici che graffierebbero la membrana) e applica se necessario un antivegetativo specifico compatibile. Verifica l'assenza di crepe sui trasduttori passascafo e lo stato del passascafo. Per i trasduttori interni, assicurati che il liquido di accoppiamento (se presente) non si sia seccato.
