Jarcia firme: inspección y mantenimiento para mantener su mástil seguro

La jarcia firme es el marco estructural permanente que soporta el mástil y las velas—obenques, estays, tensores, cadenas de fijación, y los miles de filamentos de acero que soportan las fuerzas enormes del viento y el movimiento. A diferencia de la jarcia de labor (escotas y drizas), la jarcia firme rara vez recibe atención directa hasta que algo falla catastróficamente. Sin embargo, el mantenimiento impropio de la jarcia firme es una de las causas más comunes de desmastilamiento y fallo estructural en el mar. Un único casquillo de obenque agrietado o un tensor corroído, dejado sin inspeccionar durante meses, puede eventualmente fallar bajo carga, derribando su mástil con consecuencias cataclísmicas: pérdida de propulsión, daño potencial a la cubierta y la estructura de cabina, lesiones en la tripulación, y una situación de salvamento que puede costar decenas de miles de euros. Esta guía completa examina los componentes de la jarcia firme, protocolos de inspección sistemática, técnicas de medición de tensión, cronogramas de reemplazo, consulta de riggers profesionales, y prácticas de mantenimiento que mantendrán su mástil vertical y su navegación segura durante décadas.

Los marineros profesionales e ingenieros de jarcia inspeccionan la jarcia firme anualmente—a menudo múltiples veces por temporada para barcos en navegación activa o cruceros de altura. Los navegantes de crucero que nunca suben a inspeccionar su jarcia están tomando riesgos inaceptables. Los aseguradores cada vez más exigen inspecciones anuales de jarcia para barcos de más de 15 metros o aquellos que planean travesías de altura. Esta guía está escrita para marineros que entienden que dedicar 4-6 horas anuales a inspeccionar su jarcia es una de las inversiones de mantenimiento con mayor ROI que puede hacer.

Entender los componentes de la jarcia firme: materiales y resistencias

La jarcia firme moderna es típicamente cable de acero inoxidable 1x19 o 1x7, ofreciendo una relación excepcional de resistencia al peso. Un único cable de diámetro 5mm 1x19 tiene una resistencia a la rotura de aproximadamente 1200 kilonewton (27,000 libras-fuerza). Sin embargo, esta resistencia enorme se ve comprometida por corrosión, fatiga de metal de cargas cíclicas, y defectos estructurales en casquillos de obenque. Comprender los componentes es esencial para inspección efectiva.

Especificaciones de cable: 1x19 versus 1x7

Cable 1x19 (19 filamentos retorcidos en un filamento, a su vez retorcidos en un cable) es más flexible y corrosión-resistente que diseños antiguos, pero tiene filamentos individuales más pequeños que son más vulnerables a corrosión por fricción. Cable 1x7 (7 filamentos retorcidos en cable) es más fuerte pero menos flexible y más susceptible a concentraciones de esfuerzo en conexiones. La mayoría de veleros modernos usan 1x19. Jarcia de varilla (varilla de acero inoxidable maciza en lugar de cable retorcido) es más rígida, más fuerte, y corrosión-resistente, pero es significativamente más cara (3-4 veces el costo de cable 1x19) y requiere conexiones especializadas. Para barcos de crucero, 1x19 ofrece un equilibrio excelente de costo, desempeño, y mantenibilidad.

Grados de acero inoxidable: 304 versus 316 versus duplex

El acero inoxidable grado 304 es común pero vulnerable a picaduras de cloruro en ambientes marinos. Grado 316 (con molibdeno añadido para corrosión-resistencia) es fuertemente preferido para jarcia, ofreciendo durabilidad superior en agua salada. El acero inoxidable "duplex" (mayor resistencia al rendimiento) es cada vez más usado para aplicaciones exigentes de jarcia, ofreciendo resistencia y corrosión-resistencia a menor costo que 316. Siempre especifique acero inoxidable 316 para jarcia nueva; confirme el grado de jarcia existente durante inspección (316 es típicamente etiquetado, 304 a menudo sin etiqueta).

Casquillos de obenque: el punto de fallo

El componente más vulnerable de la jarcia firme es el casquillo de obenque—la conexión comprimida de aluminio o acero inoxidable que termina el cable en la cabeza de mástil, junta de obenque inferior, o cadena de cubierta. Los casquillos se crean comprimiendo hidráulicamente una manga de metal sobre el cable. Cuando se hace correctamente (diámetro apropiado, presión, y control de temperatura), los casquillos tienen 95%+ de la resistencia a rotura del cable mismo. Cuando se hace pobremente, los casquillos fallan a 60-70% de la resistencia del cable. Incluso los casquillos correctos se debilitan gradualmente durante años debido a micro-corrosión dentro de la conexión.

Inspección de casquillo: signos visuales de fallo

• Grietas en el cuerpo del casquillo — Cualquier grieta visible (incluso capilar) indica fallo inminente. Las grietas se propagan bajo carga. Reemplace inmediatamente.
• Decoloración o picaduras — Manchas oscuras, productos de corrosión blanca, o superficie con picaduras indican corrosión interna. Puede ser estructuralmente sólido aún, pero amerita inspección cercana y reemplazo posible.
• Marcas de fricción — Finas ranuras circunferenciales o "floración de herrumbre" alrededor del casquillo indican que el cable se mueve microscópicamente dentro de la conexión—un signo de esfuerzo interno y corrosión. Este es un indicador fuerte de degradación.
• Extrusión o deformación — El casquillo debe ser perfectamente cilíndrico. Cualquier abultamiento, ahusamiento, o asimetría indica defecto de manufactura o sobre-presión. Alto riesgo de fallo.
• Rotura de cable en el casquillo — Filamentos de cable rotos en la conexión indican que la conexión ha comenzado a fallar. Reemplace inmediatamente antes de fallo completo.

Reemplazo de casquillo: conexiones en-mástil versus conexiones terminales

Los obenques inferiores y forestay típicamente tienen casquillos en ambos extremos (en la cadena de cubierta y en el mástil). Los obenques superiores tienen casquillos en cabeza de mástil y junta de obenque. Durante el reemplazo, solo el(los) casquillo(s) dañado(s) se reemplazan, no toda la carrera de cable. Un rigger profesional puede reemplazar un único casquillo en 1-2 horas. El costo es típicamente 150-400 euros por casquillo (incluyendo mano de obra y conexión), haciendo reemplazo de casquillo mucho más barato que reemplazar carreras completas de cable.

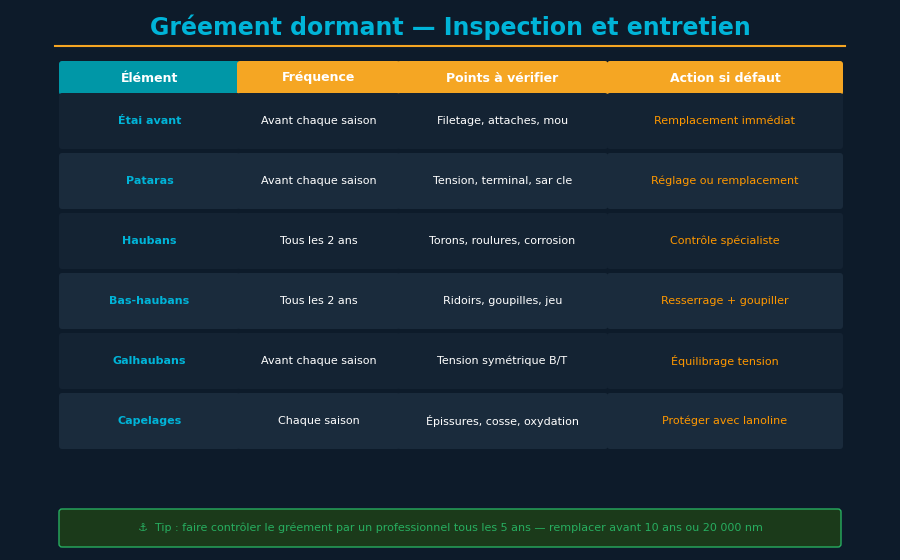

Protocolo de inspección anual exhaustivo

Una inspección efectiva requiere subir a la cabeza del mástil con equipo de seguridad apropiado. Esto significa un asiento de jinete (arnés para asiento seguro mientras está suspendido), una línea de seguridad con fijación doble, e idealmente una segunda persona en cubierta manejando la driza. Bajo ninguna circunstancia debe intentar inspección de jarcia mientras está suspendido únicamente por una única driza o sin arnés de seguridad.

Paso 1: examen visual de todas las carreras de cable

Desde cubierta con binoculares, examine todas las carreras de cable desde la base a la terminación. Busque decoloración, grietas visibles, filamentos rotos, o floración de corrosión. Desde la cabeza del mástil (aproximadamente 15+ metros para un velero típico de 12-15 metros), examine cada cable en detalle con sus manos. Sienta la superficie para puntos ásperos, picaduras, o áreas suavemente corroídas. Pase sus dedos a lo largo de la extensión: la corrosión típicamente se concentra en secciones inferiores donde spray salino y agua de sentina se acumulan.

Paso 2: examen detallado de casquillo

En cabeza de mástil, examine cada casquillo cuidadosamente: grietas, picaduras, decoloración, deformación. Mueva casquillos lado a lado y rótelos: un casquillo con corrosión interna se moverá microscópicamente o se sentirá áspero. En junta de obenque inferior y en cadenas de cubierta, repita el examen. Las conexiones de base de obenque son particularmente vulnerables—spray salino y drenaje pobre aceleran corrosión allí.

Paso 3: pasadores de seguridad y fijadores

Todos los casquillos a nivel de cubierta deben asegurarse con pasadores de seguridad (pasadores divididos) a través del ojo del casquillo. Un pasador de seguridad faltante o roto es inaceptable—el casquillo puede rotar y aflojarse. Si los pasadores de seguridad están oxidados o son difíciles de remover, reemplace con pasadores nuevos de acero inoxidable (costo: 5-10 euros cada uno). Compruebe todos los tensores: las tuercas de bloqueo deben estar apretadas, el agujero de pasador alineado y pasado. Los tensores flojos pueden causar que la tensión de jarcia se desplace, causando flexión de mástil y fallo.

Paso 4: condición y fijación de obenque

Los obenques son críticos: soportan obenques superiores e intermedios lateralmente, distribuyendo fuerza e impidiendo fallo de compresión de mástil. Compruebe la conexión de punta de obenque donde los obenques superiores se fijan: este es un punto de concentración de esfuerzo. La conexión debe estar libre de grietas o deformación. La base del obenque debe estar solidariamente atornillada al mástil: compruebe todos los pernos están apretados. Un obenque agrietado puede causar fallo súbito de obenques superiores.

Paso 5: base de obenque inferior (si está presente)

Obenques intermedios o inferiores (presentes en barcos más grandes o con jarcia más pesada) fijan obenques intermedios. Examine las conexiones de fijación para grietas. Compruebe que los obenques intermedios están apropiadamente tensionados—obenques intermedios flojos permiten flexión de mástil excesiva y pueden causar fallo por fatiga de casquillos de obenque intermedio.

Medición de tensión y ajuste: uso de medidor de tensión

La tensión apropiada es crítica: jarcia bajo-tensionada permite flexión de mástil excesiva, causando fatiga de metal y fallo eventual; jarcia sobre-tensionada crea cargas desiguales y acelera desgaste. Los riggers profesionales usan un medidor de tensión (un instrumento especializado que mide la flecha de cable) para cuantificar tensión. Para un velero típico de 12 metros con jarcia 1x19, la tensión de forestay debe ser aproximadamente 1500-2000 kg (fuerza Newton): lo suficientemente flojo que pueda empujar el forestay 15-20mm lateralmente a mid-span por mano, pero sin flecha excesiva.

Técnica de medidor de tensión

Un medidor de tensión se fija alrededor de un cable y mide la deflexión cuando se aplica una fuerza conocida. El medidor entonces lee la tensión directamente. Los medidores de tensión cuestan 1000-3000 euros y requieren entrenamiento para usar correctamente. La mayoría de marineros de crucero no poseen medidores de tensión; en cambio, confían en evaluación visual y la prueba "empuje de mano". Los riggers profesionales usan medidores rutinariamente. Si tiene preocupaciones significativas de jarcia, contratar un rigger profesional (costo: 800-1500 euros para inspección completa de jarcia) vale bien la inversión.

La regla de reemplazo de 10 años para barcos de altura

Muchos aseguradores y autoridades de navegación recomiendan reemplazo completo de jarcia firme cada 10 años para barcos de altura. Esta es una regla conservadora basada en investigación de fatiga de metal: incluso con mantenimiento perfecto, cable de cuerda se somete a daño micro-cumulativo de millones de ciclos de carga. Un barco que navega 100+ días por año acumulará más daño por fatiga que un barco que navega 20 días por año. La regla de 10 años reconoce que incluso si inspección visible muestra sin problemas, fatiga invisible puede estar presente.

Justificación para la regla de 10 años

Un reemplazo completo de jarcia firme para un barco de 12 metros cuesta 5000-12,000 euros (dependiendo de complejidad y ubicación). Este costo se distribuye durante 10 años: aproximadamente 500-1200 euros por año. La mayoría de propietarios de barcos presupuestan para varada, pintura, y carena cada 2-3 años de todas formas. Reemplazar jarcia durante una varada programada suma quizás 20-30% al costo total pero asegura que no está llevando daño por fatiga invisible en la próxima década. Para barcos que planean travesías offshore significativas, esto es excelente seguro.

Barcos usados menos frecuentemente: estrategia alternativa

Para barcos usados ocasionalmente (20-30 días por año), la regla de 10 años puede ser excesivamente conservadora. Una alternativa es realizar inspección detallada a los 8 años, luego hacer llamada de juicio: si inspección visual y mecánica muestra sin defectos significativos, extienda servicio a 12-15 años. Documente todas las inspecciones. Muchos barcos de crucero usan la misma jarcia durante 15+ años exitosamente. La clave es inspección meticulosa anual y evaluación honesta de condición.

Causas de desmastilamiento y prevención

El desmastilamiento típicamente ocurre cuando la jarcia firme falla catastróficamente. Las causas primarias son:

• Fallo de casquillo — Casquillo corroído o agrietado falla bajo carga, permitiendo separación de cable. Puede ocurrir en viento súbito alto o en estado de mar pesado.
• Corrosión de cable de cuerda — Corrosión severa reduce resistencia de cable. Combinada con tensión de jarcia y cargas dinámicas, cable corrosión-debilitado falla súbitamente.
• Fallo de obenque — Obenque agrietado permite colapso de obenques superiores. Sin soporte lateral, mástil se dobla y cae.
• Desbalance de tensión de jarcia — Obenques sueltos en un lado permiten que mástil se doble asimétricamente. Bajo carga, esto causa fatiga acelerada y fallo eventual.
• Compresión de mástil — Bajo ciertas condiciones (especialmente en viento pesado con obenques inferiores sueltos), el mástil mismo puede comprimirse y doblarse. Esto es raro pero catastrófico.

Lista de verificación de mantenimiento preventivo

• Inspección anual a cabeza de mástil — No negociable. Compruebe cada cable, casquillo, y obenque anualmente.
• Mantenimiento de tensión — Verifique que la tensión de obenque está balanceada y adecuada. Si un obenque es notablemente más suave que el lado opuesto, ajuste tensores para igualar.
• Prevención de corrosión — Enjuague jarcia con agua dulce mensualmente durante la temporada de navegación. Los depósitos salinos atrapan humedad y aceleran corrosión.
• Recubrimiento protector — Algunos marineros aplican aceite de máquina ligero o Tef-Gel a la jarcia firme para reducir corrosión. Esto debe hacerse cuidadosamente para evitar manchar velas o cubierta.
• Reemplazo de 10 años (o inspección exhaustiva) — Planifique reemplazo completo a 10 años, o realice inspección detallada a 10 años y tome una decisión informada.

Actualización a jarcia de varilla: beneficios y compensaciones

Jarcia de varilla (varilla de acero inoxidable maciza en lugar de cable retorcido) ofrece varias ventajas: es más rígida (reduciendo flexión de mástil), es más fuerte (permitiendo diámetro más delgado y menos peso arriba), y es teóricamente más durable (sin corrosión interna). Sin embargo, jarcia de varilla cuesta 3-4 veces más que jarcia de cable, requiere conexiones especializadas y modificaciones de pértiga, y hace el reemplazo más complicado. Jarcia de varilla es común en barcos de carrera y cruceros de alto desempeño más nuevos pero menos común en barcos de crucero más antiguos debido al costo.

Cuándo jarcia de varilla tiene sentido

Para barcos bajo 12 metros, jarcia de cable es casi siempre la mejor opción. Para barcos 15+ metros, especialmente aquellos que planean travesías offshore extendidas, jarcia de varilla puede merecer consideración. La decisión debe considerar: edad de barco y vida útil, presupuesto, intensidad de navegación, e intervalo de servicio planeado. Actualizar un barco existente de jarcia de cable a varilla requiere modificaciones de pértiga (nuevos puntos de fijación) costando 8000-15,000 euros, más jarcia nueva (5000-10,000 euros). Esto es económico solo si pretende mantener el barco durante muchos años.

Contratar un rigger profesional: cuándo y cómo

Un rigger profesional aporta experiencia que detecta problemas invisibles a inspección amateur. Para barcos 15+ metros, barcos que planean travesías offshore, barcos con jarcia inusual o compleja, o barcos mayores de 10 años, inspección profesional es fuertemente recomendada.

Lo que una inspección de rigger incluye

• Inspección visual y táctil — Rigger examina cada casquillo, carrera de cable, obenque, y fijación.
• Medición de tensión — Usa medidor de tensión para verificar que todos los obenques están correctamente tensionados.
• Informe escrito — Documenta hallazgos, fotografía defectos, recomienda reparaciones o reemplazo.
• Estimación de costo — Proporciona estimación detallada para cualquier reparación identificada.
• Recomendaciones — Sugiere cronograma de mantenimiento y cronograma de reemplazo.

Costo de inspección profesional

Una inspección profesional de jarcia para un barco de 12-15 metros cuesta 800-1500 euros. Esto incluye inspección a cabeza de mástil, medición de tensión, e informe escrito. Si reparaciones se identifican, estas son adicionales: reemplazo de casquillo cuesta 150-300 euros cada uno, reemplazo de cable cuesta 100-150 euros por metro de cable más conexiones y mano de obra. Un reemplazo completo de jarcia firme (toda jarcia firme) para un barco de 12 metros cuesta 8000-12,000 euros instalados.

Enjuague de agua dulce y lubricación: mantenimiento rutinario

Después de navegar en agua salada, enjuague el mástil y la jarcia con agua dulce (idealmente agua destilada) para remover depósitos de sal. Esto debe hacerse mensualmente durante la temporada de navegación. Los depósitos de sal atrapan humedad y aceleran corrosión bajo la superficie. Use un sistema de enjuague de cubierta o rocíe manualmente el mástil con una manguera de agua dulce.

Lubricación de tensor

Los tensores deben lubricarse ligeramente anualmente con lanolina (un lubricante natural, no pegajoso derivado de lana de oveja). La lanolina resiste agua salada, no mancha velas o cubierta, y lubrica sin atraer suciedad. Aplique un abrigo delgado con un pincel o paño a cada tensor y base de obenque. Esto reduce corrosión y hace futuras ajustes más fácil. Evite aceites sintéticos o grasas, que acumulan suciedad.

Comprobaciones estacionales: pre-temporada y post-temporada

Además de inspección anual a cabeza de mástil, realice comprobaciones visuales rápidas antes y después de la temporada de navegación.

Comprobación de jarcia pre-temporada (primavera)

• Compruebe todos los casquillos a nivel de cubierta y pasadores de seguridad para corrosión o aflojamiento.
• Verifique que todos los tensores están apretados y apropiadamente pasados.
• Compruebe tensión de obenque con prueba "empuje de mano": todos los obenques deben tener resistencia similar a empujar.
• Compruebe flecha de forestay: debe ser mínima, aproximadamente 15-20mm deflexión a mid-span con presión de mano.
• Compruebe vang de botavara y backstays de carrera (si está presente) para fijación apropiada y tensión.
• Examine cadenas de cubierta para corrosión o agrietamiento. Fallo de cadena de cubierta es menos común que fallo de casquillo pero igualmente catastrófico.

Comprobación de jarcia post-temporada (otoño)

• Después de la temporada de navegación, haga una inspección visual rápida de toda jarcia accesible.
• Ponga atención especial a áreas que mostraron cualquier signo de desgaste durante la temporada.
• Si identificó cualquier casquillo cuestionable o cables, planifique evaluación profesional antes de la próxima temporada.
• Limpie y lubrique ligeramente tensores y bases de obenque con lanolina.
• Documente cualquier preocupación en un registro de mantenimiento como referencia durante inspección anual a cabeza de mástil.

El mástil depende completamente de la jarcia firme. Nunca subiría a un avión comercial sin garantía de que las alas están apropiadamente mantenidas. Aplique la misma disciplina a su mástil. Dedique una tarde anualmente a inspección a cabeza de mástil—es la tarea de mantenimiento más importante que puede realizar.

Conclusión

La jarcia firme es la fundación estructural de su velero. Inspección meticulosa anual a cabeza de mástil, monitoreo cuidadoso de tensión, reemplazo oportuno de casquillo y cable, y mantenimiento sistemático previenen fallos catastróficos que pueden costarle su vida, lesionar tripulación, o resultar en pérdida total. La regla de reemplazo de 10 años es conservadora pero justificada para barcos de crucero de altura: reconoce que la fatiga de metal es invisible y le permite navegar con confianza. Una única tarde anualmente subida a cabeza de mástil, combinada con consulta de rigger profesional cada 5-10 años, es el mejor seguro que puede comprar. Con cuidado apropiado, un sistema de jarcia firme servirá confiablemente durante 15-20 años, soportando miles de millas de navegación segura y confiada.
