Corrosión galvánica: protección y prevención en tu embarcación

La corrosión galvánica es una de las amenazas silenciosas más insidiosas para la integridad estructural de una embarcación. Cuando metales distintos entran en contacto en un ambiente marino salado, se crea una célula galvánica microscópica que provoca la oxidación acelerada del metal más "activo" o vulnerable. Este proceso electroquímico puede erosionar completamente una placa de ánodo sacrificial en 12 meses, comprometer la hélice de bronce, o debilitar las tuercas de acero inoxidable en el sistema de amarre de la quilla. A diferencia de la corrosión simple por oxidación, la corrosión galvánica es impredecible, acelerada por agua salada y temperaturas cálidas, e invisible hasta que el daño es severo. Esta guía proporciona los principios científicos subyacentes, estrategias de protección mediante ánodos y aisladores, inspección metódica, y prácticas de mantenimiento preventivo para salvaguardar décadas de inversión en su embarcación.

La mayoría de navegantes ignoran completamente las causas y mecanismos de la corrosión galvánica hasta que descubren vías de agua inexplicables, una hélice severamente picalizada, o un sistema de refrigeración interno obstruido por herrumbre. Esta falta de conciencia cuesta decenas de miles de euros anuales en reparaciones evitables. Comprender cómo los ánodos sacrificiales funcionan, dónde colocarlos, cuándo reemplazarlos, y cómo aislar los circuitos galvánicos problemáticos es esencial para todo propietario de embarcación que navega en agua marina.

Fundamentos de la corrosión galvánica: electroquímica marina

La corrosión galvánica ocurre cuando dos metales distintos están en contacto eléctrico directo o a través de agua salada conductora. El agua marina es altamente conductora (30000-50000 microsiemens por centímetro) debido a sus sales disueltas. Cuando dos metales están presentes en este ambiente conductor, se forma espontáneamente una célula electroquímica: uno de los metales (el "ánodo" o metal más noble) pierde electrones y se oxida, mientras que el otro (el "cátodo" o metal más reactivo) gana electrones y se protege. La velocidad de reacción es sorprendente: un ánodo de zinc de 1 kilogramo puede desaparecer completamente en 8-12 meses en agua marina cálida (25-30°C).

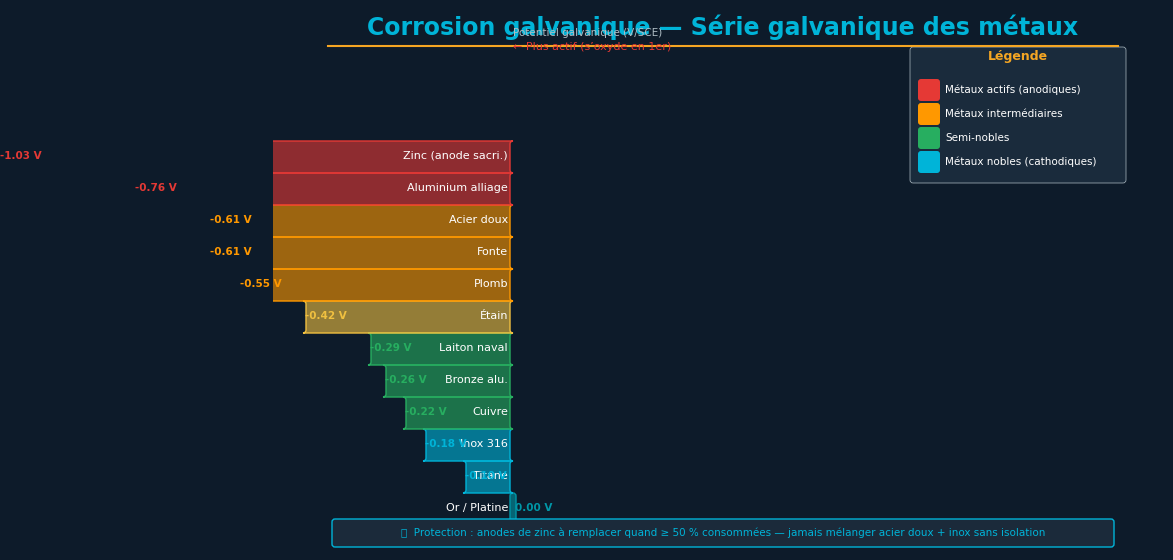

La serie galvánica marina

Los metales se clasifican en una "serie galvánica" que predice qué metal se corroerá preferentemente en cualquier pareja. El magnesio es el más reactivo (se sacrifica primero), seguido de zinc, aluminio, acero, bronce, y cobre/latón (más nobles). Un tornillo de acero inoxidable 316 en contacto con una placa de cobre forma una célula galvánica donde el acero (más reactivo en este contexto) se corroe rápidamente. Ejemplos reales incluyen: pernos de acero en hélices de bronce (el bronce protege al acero, que desaparece), tubería de cobre en contacto con refuerzo de aluminio (el aluminio se disuelve), y sistemas de refrigeración donde el acero de la camisa se corroe mientras protege al bronce del intercambiador.

Ubicación de ánodos sacrificiales: donde colocar y por qué

Los ánodos sacrificiales son piezas de metal de alta reactividad (generalmente zinc o magnesio) diseñadas para correrse preferentemente en lugar de proteger componentes críticos. Su colocación estratégica es fundamental para protección efectiva.

Ánodo del eje propulsor (shaft anode)

El eje propulsor es una de las piezas más críticas: un eje severamente corroído puede fallar catastróficamente durante navegación, causando pérdida de propulsión y riesgo de vía de agua. Se monta un ánodo de zinc cilíndrico directamente sobre el eje, entre la hélice y el casco. Este ánodo debe inspeccionarse anualmente: si se ha reducido a menos del 30% de su tamaño original, debe reemplazarse inmediatamente. Un ánodo típico pesa 500-1500 gramos según la potencia del motor y el tipo de embarcación. El costo de reemplazo es bajo (50-150 euros), pero la protección que proporciona evita reemplazos de ejes (2000-5000 euros) y riesgos de seguridad.

Ánodo de casco (hull anode)

Los ánodos de casco se montan directamente en la estructura del casco, generalmente mediante tornillos roscados. Para cascos de fibra de vidrio con refuerzo de metal o cascos de aluminio, estos ánodos son esenciales. Se montan típicamente en la zona de la quilla, donde el contacto galvánico entre componentes metálicos (motores internos, tuberías de agua salada, sistemas de refrigeración) es máximo. Un casco de 12 metros necesita típicamente 2-4 ánodos de 1-2 kilogramos distribuidos a lo largo de la quilla. La densidad de protección típica es 10-20 gramos de zinc por kilovatio de potencia propulsora instalada.

Ánodo de timón y sistemas de popa

El timón, especialmente si es de aluminio o acero inoxidable, es vulnerable. Los ánodos deben montarse directamente en la pala del timón o en la articulación. Del mismo modo, si el casco cuenta con aletas de trimado (trim tabs), flaps de estabilización, o sistemas de enfriamiento montados externamente, cada uno debe tener su propio ánodo. Una embarcación con múltiples sistemas require un diseño de protección catódica integral: errores en la colocación resultan en protección incompleta.

Ánodos de motor (motor zinc)

Los motores diesel o gasolina con sistemas de refrigeración por agua marina tienen pasajes internos vulnerables a la corrosión. Muchos motores incluyen ánodos internos de zinc en el bloque del motor y en el intercambiador de calor. Estos deben inspeccionarse anualmente (requiere desmontaje parcial). Si están agotados, pueden permitir que el acero de la camisa del motor se corroa, resultando en fugas o fallo catastrófico del motor. El reemplazo de ánodos internos del motor cuesta 200-500 euros y previene reparaciones de motores que pueden costar 5000+ euros.

Corrosión galvánica versus corrosión por corriente vagabunda

Es crítico diferenciar entre corrosión galvánica (causada por disimilitud de metales) y corrosión por corriente vagabunda (causada por electricidad parásita desde sistemas a bordo o de tierra). La corrosión por corriente vagabunda es especialmente destructiva y requiere diagnóstico especializado.

Corrosión por corriente vagabunda

Cuando una embarcación está conectada a una fuente de energía de tierra (como un muelle con servicio eléctrico) o tiene problemas de cableado a bordo (especialmente si el casco se usa como tierra de retorno negativo), pueden fluir corrientes parasitarias. Estas corrientes pueden acelerar la corrosión galvánica o crear depósitos de óxido en partes donde habitualmente no ocurriría corrosión. Los síntomas incluyen corrosión acelerada inexplicable, especialmente en embarcaciones nuevas o recién modificadas. El diagnóstico requiere un voltímetro marino especializado y conocimiento de electrónica de embarcaciones.

Aisladores galvánicos y transformadores de aislamiento

Para embarcaciones conectadas a tierra, los aisladores galvánicos son críticos. Un aislador galvánico es un transformador especial que corta la conexión eléctrica continua entre la embarcación y la red de tierra, eliminando las vías para corrientes parasitarias.

Instalación correcta del aislador

El aislador debe montarse en la línea de entrada de energía de tierra, típicamente cerca del muelle. Su función es permitir el flujo de energía alterna (necesaria para alimentar equipos a bordo) mientras bloquea corriente continua (que causa corrosión). Un aislador de calidad cuesta 500-1500 euros e instalación 300-600 euros, pero puede evitar miles en corrosión. Sin un aislador, embarcaciones amarradas a muelles permanentemente son extremadamente vulnerables: pueden perder ánodos enteros en semanas.

Sistema de bonding: interconexión segura de metales

El "bonding" es la interconexión intencional de todos los componentes metálicos conductores a un punto de referencia común (típicamente negativo de batería), creando un potencial eléctrico uniforme. Cuando se hace correctamente, el bonding controla los gradientes de potencial que impulsan la corrosión galvánica.

Componentes que deben estar bonded

• Motores y cajas de cambios — Conectados mediante cable trenzado de cobre a la batería negativa.
• Sistemas de agua salada — Tuberías de enfriamiento, tomas de agua, tubería de descarga.
• Estructuras metálicas — Quilla, refuerzos, herrajes de vela.
• Ánodos sacrificiales — Todos los ánodos deben estar eléctricamente conectados a la batería negativa.
• Acoples de propulsión — Acoplador entre motor y eje propulsor.

Especificación del cableado

El cableado de bonding debe ser cobre puro, con sección mínima de 10 mm² (típicamente 6-8 AWG). Los puntos de conexión deben ser libres de óxido (limpiados con cepillo de alambre), y las conexiones deben asegurarse con engarzadores de compresión de alta calidad, nunca soldados. El óxido o conexiones flojas resultan en resistencia eléctrica, comprometiendo la efectividad del sistema de bonding.

Precauciones de energía de tierra y sistemas de atraque

Cuando una embarcación está amarrada a un muelle con servicio eléctrico, las precauciones deben ser extremas. Las normas modernas requieren inspecciones periódicas de los sistemas de tierra en muelles (especialmente en Europa donde se aplican regulaciones estrictas).

Evaluación del riesgo de muelle

Algunos muelles tienen sistemas eléctricos defectuosos que introducen corrientes parasitarias significativas. Para evaluar el riesgo: desconecte el aislador galvánico (si lo tiene) y mida la diferencia de potencial entre el casco y tierra. Si la medida es superior a 100 mV CC, existe riesgo significativo. Contacte al operador del muelle para investigar. Muchos navegantes profesionales simplemente no se conectan a tierra en muelles sospechosos, prefiriendo usar generador a bordo. El riesgo es simplemente demasiado alto.

Signos de advertencia: inspección visual y diagnóstico

La detección temprana de corrosión galvánica puede prevenir daños costosos. Familiarícese con los signos de advertencia.

Indicadores visuales

• Zinc con aspecto rosado o rojo — Indica oxidación acelerada de zinc, posible agotamiento próximo.
• Aluminio con aspecto blancuzco o grisáceo — Corrosión activa del aluminio, necesita evaluación inmediata.
• Bronce con aspecto picalizado o "esponjoso" — Descincificación, un tipo peligroso de corrosión donde el zinc se lixivia del bronce, debilitando la estructura.
• Acero inoxidable con manchas o "herrumbre" — El acero inoxidable de baja calidad puede sufrir corrosión localizada. Si es 316, investigate causas galvánicas.
• Tuberías de cobre con depósitos verdes — Indicador de corrosión, posible contaminación del agua potable.

Inspección del ánodo del eje

Inspeccione visualmente el ánodo del eje cada 3 meses durante la temporada de navegación. Mida su diámetro y peso si es posible. Una reducción del 20% en seis meses indica tasa de corrosión acelerada (agua muy cálida, sistema de refrigeración con fugas). Una reducción del 50% en 12 meses es normal; si desaparece completamente en menos de 8 meses, algo está mal (corriente vagabunda, sistema de bonding roto, metal incompatible).

Programación de reemplazo y mantenimiento preventivo

Los ánodos sacrificiales son consumibles diseñados para agotarse. Una estrategia de reemplazo preventivo es más económica que reaccionar a corrosión visible.

Calendario de inspección y reemplazo

• Ánodo del eje — Inspeccionar mensualmente, reemplazar cuando se reduce a 20-30% del tamaño original.
• Ánodos de casco — Inspeccionar anualmente (requiere inmersión o hauling). Reemplazar cuando se agotan al 30% si la tasa de corrosión es alta.
• Ánodos de motor — Inspeccionar anualmente cuando se efectúa servicio de motor. Reemplazar según recomendaciones del fabricante (típicamente cada 2-3 años o 500 horas de motor).
• Sistema de bonding — Inspeccionar conexiones anualmente por oxidación, corrosión de cable. Limpiar puntos de conexión si es necesario.

Consideraciones de agua cálida versus fría

La tasa de corrosión galvánica es aproximadamente el doble en agua tropical (25-30°C) en comparación con agua templada (10-15°C). Navegantes que pasan temporadas en el Caribe o Southeast Asia deben aumentar la frecuencia de reemplazo de ánodos. Un ánodo que dura 18 meses en el Mediterráneo puede durar solo 8-10 meses en Polinesia.

Actualización a sistemas de protección catódica activa

Para embarcaciones de alto valor o que pasan largas temporadas en agua cálida, los sistemas de protección catódica activa (ICCP - Impressed Current Cathodic Protection) ofrecen protección superior a ánodos sacrificiales.

Ventajas de ICCP

Los sistemas ICCP usan una corriente eléctrica controlada impuesta en lugar de reacciones químicas pasivas. Ofrecen control preciso, duran años sin reemplazo (solo consumo de energía), y funcionan incluso en agua con baja conductividad. Para embarcaciones de 15+ metros o que permanecen permanentemente en agua salada, los sistemas ICCP pueden ser más económicos que el reemplazo continuo de ánodos. El costo de instalación es 3000-8000 euros, pero dura 10+ años.

Checklist de prevención de corrosión galvánica

• Inspección anual de ánodos — Monitorear el consumo, reemplazar si es necesario.
• Verificación del sistema de bonding — Asegurar que todas las conexiones están limpias y seguras.
• Enjuague de agua dulce — Después de navegación en agua salada, enjuague los sistemas de enfriamiento con agua dulce para eliminar depósitos salinos.
• Aislador galvánico en tierra — Instalar si se conecta regularmente a muelles.
• Revisión de metal incompatible — Auditoría de todos los metales en contacto; reemplazar con pares galvánicamente compatibles si es posible.
• Pinturas protectoras — Aplicar recubrimientos epoxi en zonas críticas para aislar metales incompatibles.
• Registros de mantenimiento — Documentar inspecciones y reemplazos de ánodos para identificar tendencias.

La corrosión galvánica es prevenible. Con aisladores, bonding correcto, ánodos sacrificiales bien colocados, e inspecciones regulares, puede navegar durante décadas sin corrosión significativa. Ignorarla cuesta decenas de miles de euros y compromete la seguridad estructural.

Conclusión

La protección contra corrosión galvánica es una responsabilidad del propietario que requiere comprensión de electroquímica marina, inspección disciplinada, y mantenimiento preventivo. Ánodos sacrificiales bien colocados, sistemas de bonding correctamente configurados, aisladores galvánicos en muelles, e inspecciones regulares son inversiones modestas que preservan la integridad estructural de su embarcación durante décadas. Ignorar la corrosión galvánica es como ignorar las fugas: los problemas se acumulan silenciosamente hasta que se vuelven catastróficos. Con vigilancia continua y reemplazo oportuno de ánodos, puede navegar tranquilamente sabiendo que su embarcación está protegida de una de las amenazas más insidiosas del medio marino.
